梯形絲桿的結構設計
發布者:暢馨精工 發布時間:2019-11-5 17:13:07

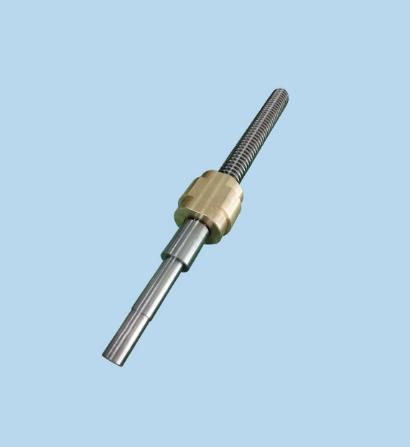

設備由車床改裝,工件轉動,刀盤及滾花刀架移動。去掉車床刀架部分,在溜板上配裝銑削頭及自制跟刀架,將滾花刀裝于跟刀架上,跟刀架置于銑刀盤前面。工件左端用卡盤夾緊,右端去掉尾座,安裝一帶較長空心管的支架,這樣一次可以裝夾較長原料(相當于一次銑削長度的兩倍以上),將銑削部分截?cái)嗪蠹庸?,可以減少端料浪費。
文章由:梯形絲桿 247mu.cn佛山市暢馨精工科技有限公司整理提供,此文觀點不代表本站觀點
專門設計時,由光桿帶動絲杠在螺母中轉動,絲桿左端裝彈簧夾頭,工件向左轉動進給,光桿、絲桿皆用空心管加工而成(減少端料浪費)。因?yàn)橹虚g懸空較長,可以考慮用輔助支架托起。
滾花刀的裝夾裝置。兩種設計的滾花刀裝置方式相同,只是支承架與機床的連接部分有所區別。在支承架上加工一孔,在加工部位對面橫向過孔中心線銑槽與通孔:槽寬與滾花刀柄等寬,深與刀柄等高,靠近槽接孔處下邊齊槽根部垂直銑一窄細槽,便于滾花擠出的細微鐵屑流出,防止?jié)L花輪滯塞、卡緊。滾花刀用快換蓋板壓住,由帶梅花手柄的螺桿將滾花刀柄頂緊。圓鋼經過導向套后被滾花,緊接著被高速銑削,實現兩道工序一次完成。導向套用工具鋼調質加工而成,其上銑一開口,長與支架端面平。導向套定位銷孔、裝配螺釘與支架配作,要確保開口正對槽中心線。
文章由:梯形絲桿 247mu.cn佛山市暢馨精工科技有限公司整理提供,此文觀點不代表本站觀點
