精密齒輪齒條傳動計算及基礎知識
發布者:暢馨精工 發布時間:2019-7-15 15:22:40
精密齒輪齒條傳動計算及基礎知識
為了傳遞動力,我們需要用到 齒輪齒條 ,齒輪齒條的基本術語有齒輪的大小、壓力角、齒數等,在這里,我將簡單介紹一下理解齒輪所必要的術語、尺寸、換算關系等齒輪齒條的基本知識
齒輪的大小
ISO(國際標準化機構)規定,表示齒輪大小的單位使用模數。但是,實際上還使用其他方式來表示齒輪的大小。
模數
模數M=1(P=3.1416)
模數M=2(P=6.2832)
模數M=4(P=12.566)
模數乘以圓周率即可得到齒距(P)。齒距是相鄰兩齒之間的長度。P=圓周率X模數(πm)
CP(周節)
周節即圓周齒距。也就是齒距(P)。
例如,使用周節CP可以制作齒距為CP5\CP10\CP15\CP20這樣齒距為整數的齒輪。
與模數的換算關系 m=cp/π
DP(徑節)
英文為Diametral pitch。
按ISO標準規定,長度單位使用毫米。但在美國、英國等國家,一直使用英寸作為長度單位。在這些國家中使用DP來表示齒輪的大小。
與模數的換算關系 m=25.4/DP

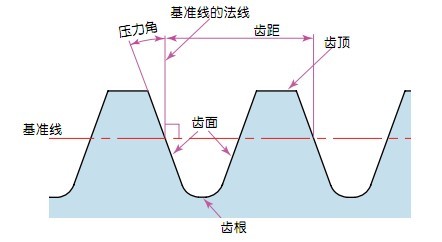

壓力角
決定齒輪齒形的參數。即齒輪齒面的傾斜度。
壓力機(a)一般采用20°。但有時客戶的圖紙也有14.5°,15°、17.5°,所以這些都要注意。
齒數
以上所敘述的模數,壓力角,齒數是齒輪的三大基本參數。以此參數為基礎計數齒輪各部尺寸。

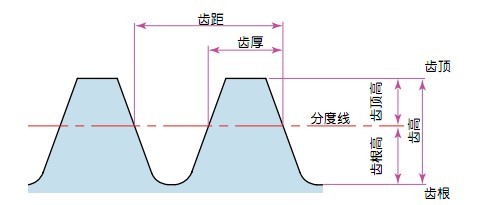

齒高和齒厚
齒輪的高度由模數(m)來決定。在這里我簡單介紹一下齒高/齒頂高/齒根高
齒高是從齒頂?shù)烬X根的高度。
h=2.25m(=齒頂高+齒根高)
齒頂高是從齒頂?shù)椒侄染€(中線)的高度。(分度線是計算齒條尺寸的基準線)
ha=1.00m
齒根高是從齒根到分度線(中線)的高度。
hf=1.25m
齒厚的基準是齒距(P)的一半。
S=πm/2 P=πm
直齒輪
到此為之,我已經向各位介紹了有關齒輪的基本參數,接下來,我們將介紹有關直齒齒輪齒條的各部分的名稱和尺寸計算

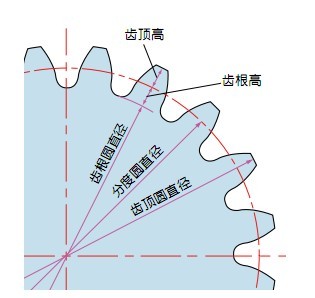

決定齒輪大小的參數是齒輪的分度圓直徑。
分度圓直徑d=zm
齒頂圓直徑da=d+2m
齒根圓直徑df=d-2.5m
在這里我所介紹的齒頂圓和齒根圓,可以直接看到,而分度圓在實際的齒輪上無法直接看到。因?yàn)榉侄葓A是為了決定齒輪的大小而假設的圓。
斜齒輪
特點:比直齒的強度要高,噪音以及振動小
缺點是軸方向產生推力
端面模數(mt)和法向模數(mn)的關系式
Mt=mn/cosb
分度圓直徑d=zmn/cosb
材料:
S45C(機械構造用碳素鋼)
S45C是含碳量為45%的中碳鋼(Steel)的代表,因?yàn)檫M(jìn)貨非常容易,正齒輪,斜齒齒輪,齒條,傘形齒輪,蝸桿等各種齒輪多使用這種材料。
SCM440(鉻鉬合金鋼)
含碳量C=40%,成分中含有鉻/鉬等成分的中碳合金鋼。比S45C的強度高,通過調質或高頻淬火處理可提高硬度,用來制造各種不同的齒輪。
什么是調質處理?
調質處理是將淬火及高溫回火相結合,調整鋼材(鋼件)硬度/強度/韌性的熱處理。
因?yàn)檎{(diào)質后的材料及制品要進行機械加工,所以硬度達不到淬火后那么高
什么是高頻淬火
像S45C或SCM440這樣含碳量在35%以上的碳素鋼,對其表面進行硬化處理的方法。
要注意的是,對齒輪進行高頻處理后,會發生齒面及齒頂?shù)挠捕冗_(dá)到使用要求,但齒根部分達不到淬火硬度的情況。硬度低于滲碳淬火處理的硬度。齒輪經過高頻淬火后精度下降。作為高精度齒輪使用時需要對齒輪做磨削加工。
為了傳遞動力,我們需要用到 齒輪齒條 ,齒輪齒條的基本術語有齒輪的大小、壓力角、齒數等,在這里,我將簡單介紹一下理解齒輪所必要的術語、尺寸、換算關系等齒輪齒條的基本知識
齒輪的大小
ISO(國際標準化機構)規定,表示齒輪大小的單位使用模數。但是,實際上還使用其他方式來表示齒輪的大小。
模數
模數M=1(P=3.1416)
模數M=2(P=6.2832)
模數M=4(P=12.566)
模數乘以圓周率即可得到齒距(P)。齒距是相鄰兩齒之間的長度。P=圓周率X模數(πm)
CP(周節)
周節即圓周齒距。也就是齒距(P)。
例如,使用周節CP可以制作齒距為CP5\CP10\CP15\CP20這樣齒距為整數的齒輪。
與模數的換算關系 m=cp/π
DP(徑節)
英文為Diametral pitch。
按ISO標準規定,長度單位使用毫米。但在美國、英國等國家,一直使用英寸作為長度單位。在這些國家中使用DP來表示齒輪的大小。
與模數的換算關系 m=25.4/DP
壓力角
決定齒輪齒形的參數。即齒輪齒面的傾斜度。
壓力機(a)一般采用20°。但有時客戶的圖紙也有14.5°,15°、17.5°,所以這些都要注意。
齒數
以上所敘述的模數,壓力角,齒數是齒輪的三大基本參數。以此參數為基礎計數齒輪各部尺寸。
齒高和齒厚
齒輪的高度由模數(m)來決定。在這里我簡單介紹一下齒高/齒頂高/齒根高
齒高是從齒頂?shù)烬X根的高度。
h=2.25m(=齒頂高+齒根高)
齒頂高是從齒頂?shù)椒侄染€(中線)的高度。(分度線是計算齒條尺寸的基準線)
ha=1.00m
齒根高是從齒根到分度線(中線)的高度。
hf=1.25m
齒厚的基準是齒距(P)的一半。
S=πm/2 P=πm
直齒輪
到此為之,我已經向各位介紹了有關齒輪的基本參數,接下來,我們將介紹有關直齒齒輪齒條的各部分的名稱和尺寸計算
決定齒輪大小的參數是齒輪的分度圓直徑。
分度圓直徑d=zm
齒頂圓直徑da=d+2m
齒根圓直徑df=d-2.5m
在這里我所介紹的齒頂圓和齒根圓,可以直接看到,而分度圓在實際的齒輪上無法直接看到。因?yàn)榉侄葓A是為了決定齒輪的大小而假設的圓。
斜齒輪
特點:比直齒的強度要高,噪音以及振動小
缺點是軸方向產生推力
端面模數(mt)和法向模數(mn)的關系式
Mt=mn/cosb
分度圓直徑d=zmn/cosb
材料:
S45C(機械構造用碳素鋼)
S45C是含碳量為45%的中碳鋼(Steel)的代表,因?yàn)檫M(jìn)貨非常容易,正齒輪,斜齒齒輪,齒條,傘形齒輪,蝸桿等各種齒輪多使用這種材料。
SCM440(鉻鉬合金鋼)
含碳量C=40%,成分中含有鉻/鉬等成分的中碳合金鋼。比S45C的強度高,通過調質或高頻淬火處理可提高硬度,用來制造各種不同的齒輪。
什么是調質處理?
調質處理是將淬火及高溫回火相結合,調整鋼材(鋼件)硬度/強度/韌性的熱處理。
因?yàn)檎{(diào)質后的材料及制品要進行機械加工,所以硬度達不到淬火后那么高
什么是高頻淬火
像S45C或SCM440這樣含碳量在35%以上的碳素鋼,對其表面進行硬化處理的方法。
要注意的是,對齒輪進行高頻處理后,會發生齒面及齒頂?shù)挠捕冗_(dá)到使用要求,但齒根部分達不到淬火硬度的情況。硬度低于滲碳淬火處理的硬度。齒輪經過高頻淬火后精度下降。作為高精度齒輪使用時需要對齒輪做磨削加工。
