行星滾柱絲杠與滾珠絲杠的區別:
行星滾柱絲杠與滾珠絲杠的結構相似,區別在于行星滾柱絲杠載荷傳遞元件為螺紋滾柱,是典型的線接觸;而滾珠絲杠載荷傳遞元件為滾珠,是點接觸。所以我們主要優勢就是有眾多的螺紋接觸線來支撐負載。
承載能力及壽命
行星滾柱絲杠與滾珠絲杠的優勢在于能夠提供高于滾珠絲杠的額定動載和靜載,螺紋滾柱替代滾珠將使負載通過眾多接觸線迅速釋放,從而能有更高的抗沖擊能力。
行星滾柱絲杠與滾珠絲杠都適用于赫茲Hertz定律
由赫茲Hertz壓力定律,我們可以得出:行星滾柱絲杠能承受的靜載為滾珠絲杠的3倍,壽命為滾珠絲杠的15倍。
速度與加速度
行星滾柱絲杠能夠提供更高的旋轉速度和更高的加速度,RGT和RGTB系列的行星滾柱絲杠設計機構中的滾柱為非循環式,而滾珠絲杠機構中的滾珠為循環式的,這將使行星滾柱絲杠的旋轉速度是滾珠絲杠的2倍,加速度將達到3g。
導程和節距
行星滾柱絲杠的導程可以比滾珠絲杠制造的更小。
由于行星滾柱絲杠的導程與節距成函數關系,導程可以小于0.5mm或更小。行星滾柱絲杠的導程可以設計計算為整數或小數(例如:每轉移動3.32mm),將不需要減速齒輪來配比。導程的變化并不會給絲杠軸和螺母帶來任何的幾何尺寸變化。
而滾珠絲桿的導程受到滾珠的直徑限制,因而導程將是標準的。
剛度及強度
行星滾柱絲杠的眾多接觸線將大幅度提高剛度和抗沖擊能力。

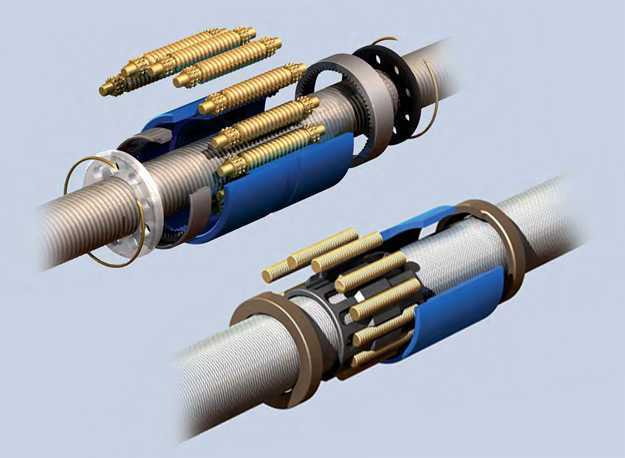

行星滾柱絲杠
文章整理:行星滾柱絲杠的介紹247mu.cn
