關于滾珠絲桿的問題2
發布者:暢馨精工 發布時間:2019-9-29 8:42:21

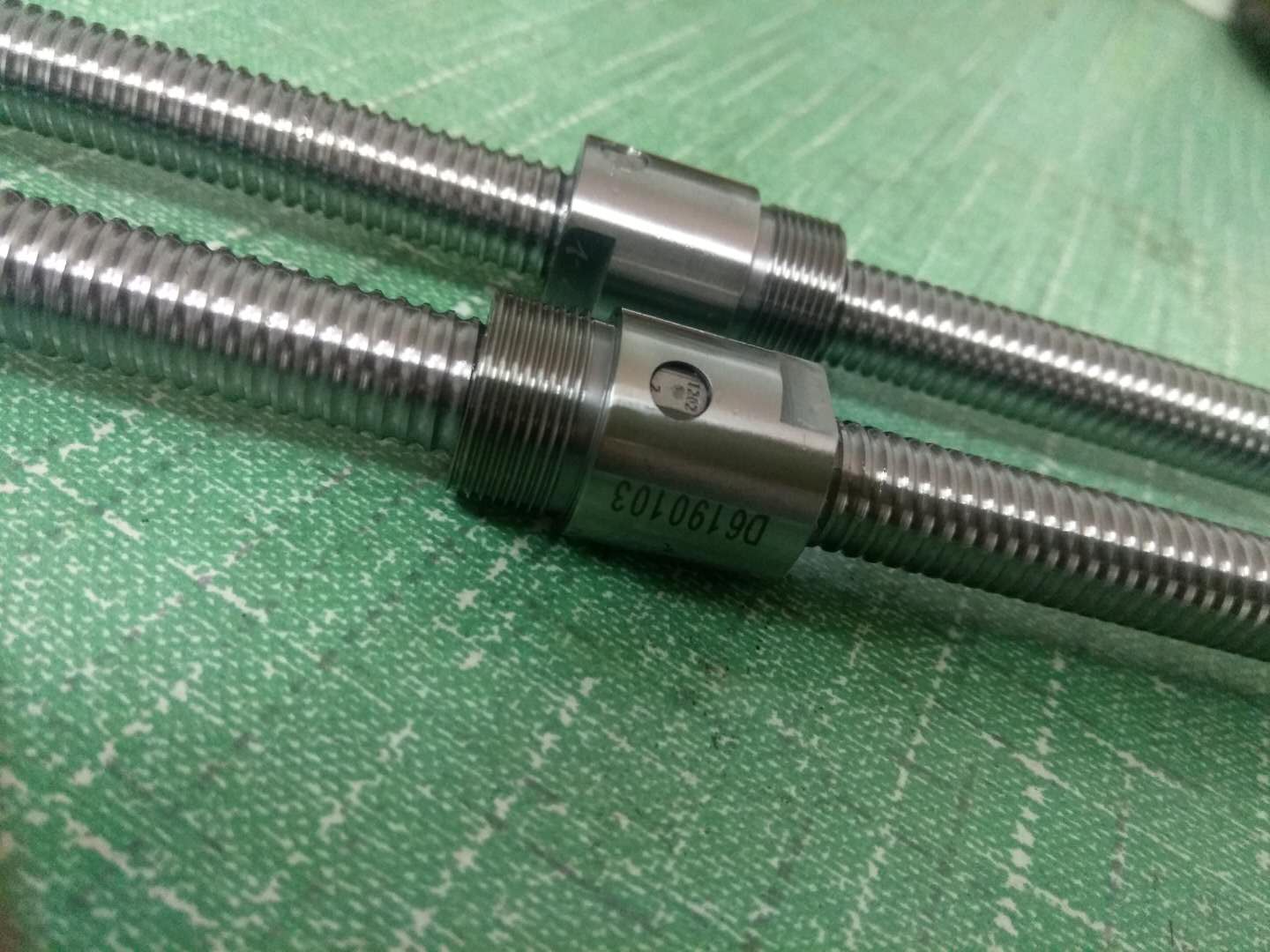

6.什么是內循環、外循環滾珠絲杠副?它們是如何分類的?
一般定義為:滾珠在循環中始終不脫離絲杠表面的為內循環,反之為外循環。內循環有浮動(F)與固定(G)之分,外循環有螺旋槽(L)、插管(C)和端蓋(DG)之分,其中插管式又有埋入式(CM)和凸出式(CT)之別。相對來說,內循環滾珠絲杠副的螺母安裝直徑可以更緊湊,因此應用也最廣泛。
潤滑劑可提高耐磨性及傳動效率。潤滑劑可分為潤滑油和潤滑脂兩大類。潤滑油一般為全損耗系統用油:潤滑脂可采用鋰基潤滑脂,高速時,建議使用的潤滑油為40℃時的黏度指數范圍32~68cSt(ISOVG32~68)(DIN51519)。
(7)精磨外圓,螺紋:采用磨床加工滾珠絲杠外圓,螺紋時為了保證精度,采用高精度,小粗糙度磨削,可代替研磨加工,提高加工效率和減輕勞動強度。但磨削加工時,對磨床的精度和運動平穩性,環境條件,砂輪的選用和修整,切削液的選擇和澆注方式都有較高的要求。
低速時,建議使用的潤滑油為40℃時的黏度指數范圍在90cSt(ISOVG90)以上。潤滑脂一般加在螺紋滾道和安裝螺母的殼體空間內,而潤滑油則經過殼體上的油孔注入螺母的空間內。
一般定義為:滾珠在循環中始終不脫離絲杠表面的為內循環,反之為外循環。內循環有浮動(F)與固定(G)之分,外循環有螺旋槽(L)、插管(C)和端蓋(DG)之分,其中插管式又有埋入式(CM)和凸出式(CT)之別。相對來說,內循環滾珠絲杠副的螺母安裝直徑可以更緊湊,因此應用也最廣泛。
潤滑劑可提高耐磨性及傳動效率。潤滑劑可分為潤滑油和潤滑脂兩大類。潤滑油一般為全損耗系統用油:潤滑脂可采用鋰基潤滑脂,高速時,建議使用的潤滑油為40℃時的黏度指數范圍32~68cSt(ISOVG32~68)(DIN51519)。
(7)精磨外圓,螺紋:采用磨床加工滾珠絲杠外圓,螺紋時為了保證精度,采用高精度,小粗糙度磨削,可代替研磨加工,提高加工效率和減輕勞動強度。但磨削加工時,對磨床的精度和運動平穩性,環境條件,砂輪的選用和修整,切削液的選擇和澆注方式都有較高的要求。
低速時,建議使用的潤滑油為40℃時的黏度指數范圍在90cSt(ISOVG90)以上。潤滑脂一般加在螺紋滾道和安裝螺母的殼體空間內,而潤滑油則經過殼體上的油孔注入螺母的空間內。
(8)檢驗入庫:最后一道工序,檢驗合格之后清理干凈入庫。 滾珠絲杠常采用磨削方式來提高滾珠絲杠的精度,采用磨床加工滾珠絲杠后經過磁力探傷,經常在螺紋滾道的圓弧上出現軸向的或網狀的裂紋,甚至在磨削螺紋過程中僅憑肉眼就可發現,之后采用“減小每次進刀磨削量,多次進刀” 及“磨削- 穩定絲桿表面溫度- 磨削”的方法,有效地降低了絲桿表面的磨削熱量和磨削應力,從而避免“磨削裂紋” 的產生。由于滾珠絲杠一般是批量生產,采用磨削方式加工滾珠絲杠效率低,成本高。 制作周期長但是精度高。
