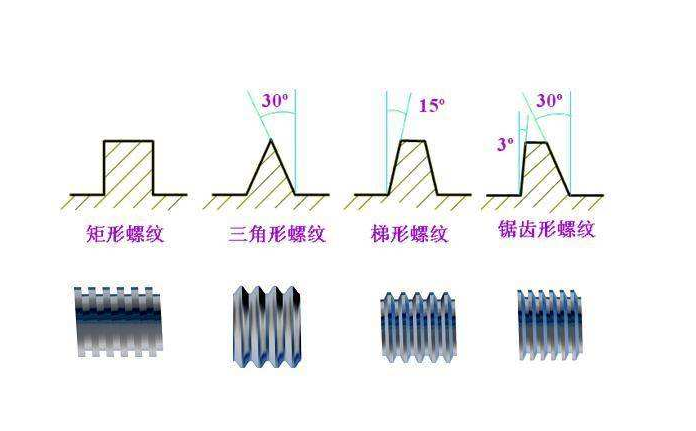

常用的絲桿螺紋我們分為:三角牙螺紋、 梯形牙螺紋、 矩形牙螺紋、 鋸齒牙螺紋、 滾珠螺紋。
1、三角牙絲桿
用M表示 比如M6 M5 三角牙絲桿也分粗牙和細牙。三角牙角度為60°角,牙形像個三角形頂部為尖狀。一般沒有標注的都默認為粗牙,需要特殊的細牙的一般要標注牙距 比如M6*1.25三角牙是最常用的牙型,比如我們常用的螺絲都是用的三角牙,加工方便,制作簡單。市面上一般都有標準件出售。
2、梯形牙
用T表示 比如T30*6 30代表的是外徑6代表的是牙距。梯形牙角度為30°,英制的為29°。牙形象個等腰梯形,上窄下寬。梯形牙加工起來相對簡單,可以根據牙的深淺來調節螺母和絲桿的松緊度。內外螺紋以錐面貼緊不易松動,工藝較好,牙根強度高,對中性好。主要用于傳動螺紋
3、矩形牙
也是用外徑和螺距來表示。“牙型呈正方形,牙形0度。此螺紋無國家標準; 螺紋牙厚等于螺距的1/2。傳動效率高,但對中精度低,牙根強度弱。矩形螺紋精確制造較為困難,螺旋副磨損后的間隙難以補償或修復。主要用于傳力機構中。 矩形螺紋的計算 編輯 齒寬=螺距—槽寬 槽寬=0.5X螺距+(0.02 ~0.04)
4、鋸齒形牙
牙型有點像鋸齒,為不等腰梯形,工作面的牙側角3度,非工作面牙側角30度。外螺紋牙根有較大的圓角,以減小應力集中,內外螺紋旋合后,大徑無間隙便于對中,兼有矩形螺紋傳動效率高和梯形螺紋牙型螺紋牙根強度高的特點。用于單向受力的傳動螺紋。
5、滾珠螺紋
滾珠螺紋絲桿為一種圓弧形凹槽,絲桿和螺母之間采用滾珠滾動的形式來進行傳動,可通過更換滾珠的形式來消除絲桿和螺母之間的間隙。故傳動效率高,精度高,靜音效果好。已經廣泛的應用于各種自動化設備,機床等。普通環境下已經大量替代了梯形絲桿。
但是以上幾種螺紋各有各的有缺點,特殊環境下也有不可替代的優勢。下面來逐一分析下。
從生產的難易成度上來說:三角牙《梯形牙《矩形牙《鋸齒牙《滾珠絲桿。(由易到難)
但是現在滾珠絲桿普通7級精度的一般采用滾扎工藝批量生產,大多廠家都有庫存,那在滾珠絲桿的交貨時間和后期軸端加工來說滾珠絲桿反而顯得最容易生產。
從傳動效率來說:滾珠絲桿》矩形牙》鋸齒牙》梯形牙》三角牙
從承載力來說:鋸齒牙》梯形牙》矩形牙》三角牙》滾珠絲桿
另外三角牙只是普通是螺紋一般用在固定螺絲上用的比較多,大多屬于標準件這里不再多說。 矩形牙和鋸齒牙加工難度大,精度不容易控制應用的場景非常有限,這里了也不再多說。
