工件夾持在機床主軸三爪上,并穿過旋風頭刀盤中心空腔,以慢速旋轉,旋風銑削安裝在機床的橫向溜板上,并按工件的螺距與主軸旋轉保持一定的速比聯動,旋風銑削頭的刀盤上安裝多把成形刀,并高速旋轉,借助于刀盤旋轉中心與工件中心的偏心量e來完成漸進式的高速銑削。刀盤的旋轉軸線按照工件的螺紋升角及旋向傾斜一個角度β。加工時,工件以低速旋轉,刀盤以高速旋轉,并與工件同向旋轉,工件每轉360°,旋風頭縱向進給一個相應導程,從而銑削出螺紋。刀盤上有多把成形刀,但只能依次有一把刀參與銑削,切削的余量由每把刀合理分配,切削厚度的漸進式變化使切削力減少,而偏心量e使尚未進入切削區的刀具有充分的散熱時間,大大提高刀具使用壽命,提高加工的質量。
暢馨公司在參考國內外先進旋風銑削技術基礎上,研發制造一種高效新型旋風銑削頭在進一步提高效率、節能、光潔度及精度等方面能更具有特色,高效率:傳統加工方式在絲桿車床上單刀挑牙(重切削)每次切削量很大,很容易造成工件應力變形,而旋風銑削是高速多刀銑削,每把刀切削量很小,切削是逗號形狀的切削抗力很小,在切削過程中的受力變形顯著減少,有利于提高加工精度,高速切削時,95%-98%的切削熱都由切削帶走傳入工件的切削熱很小,加式表面受熱時間短,切削溫度低,因此熱影響區及程度很微小,有利于獲得低損傷的表面結構狀態和保持良好的表面物理性能,獲得很高的表面光整性,表面光潔度接近甚至相等于磨削效果。

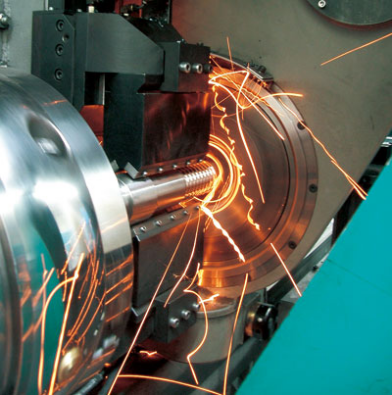

暢馨公司研制的高效新型旋風銑削裝置
采用創新性的新式刀盤結構,裝刀迅速、精確、刀具強度提高2倍,旋風切削轉速可提高1倍,刀具磨損減少1倍,牙形容易修正,因此長絲桿加工中在保證齒形與中徑誤差等精度方面與目前國內使用的旋風銑削相比有很大的提高。
