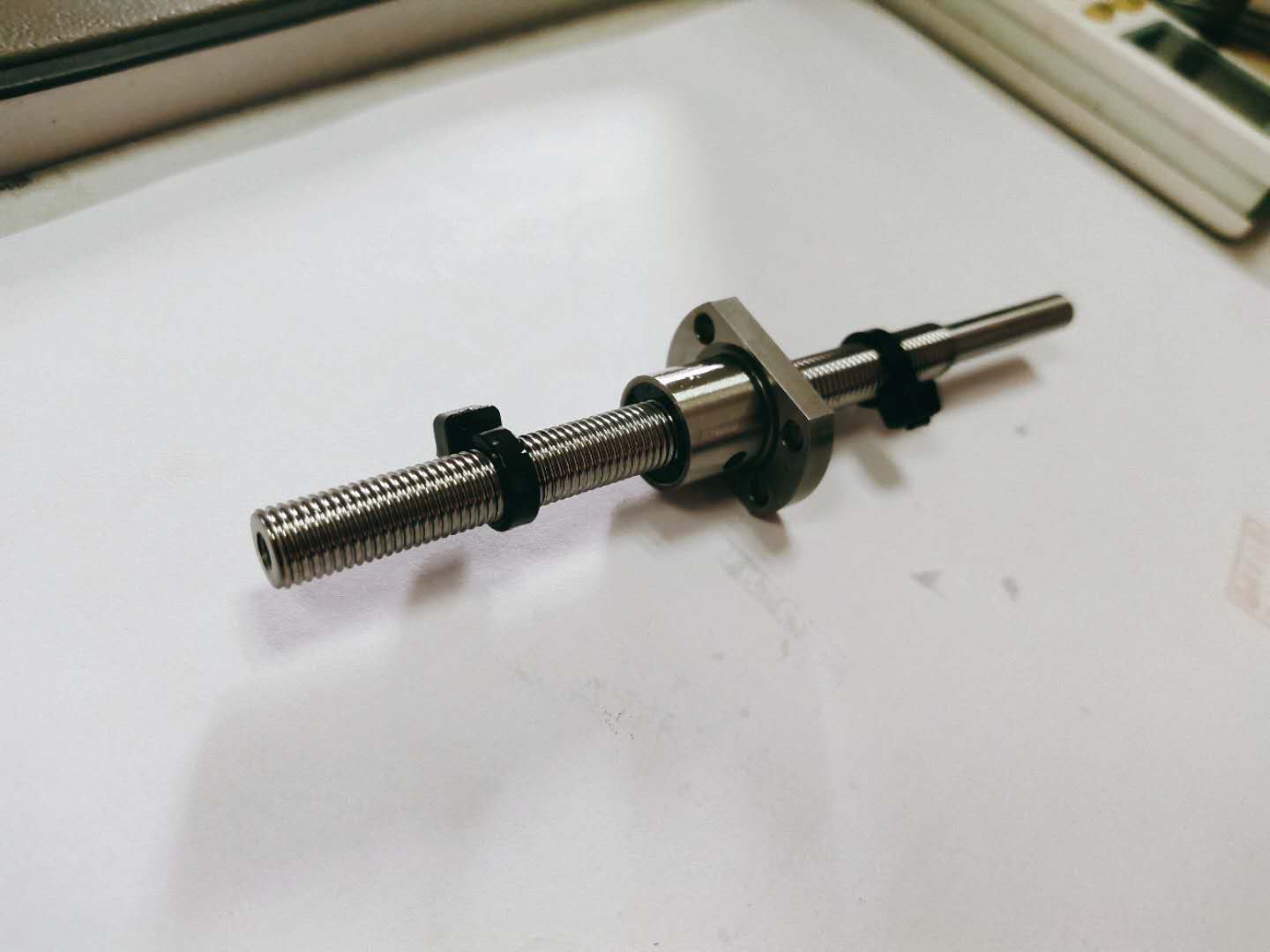

1)外徑d(大徑)(D)——與外螺紋牙頂相重合的假想圓柱面直徑——亦稱公稱直徑。
(2)內徑(小徑)d1(D1)——與外螺紋牙底相重合的假想圓柱面直徑,在強度計算中作危險剖面的計算直徑。
(3)中徑d2——在軸向剖面內牙厚與牙間寬相等處的假想圓柱面的直徑,近似等于螺紋的平均直徑d2≈0.5(d+d1)。
(4)螺距P——相鄰兩牙在中徑圓柱面的母線上對應兩點間的軸向距離。
(5)導程(S)——同一螺旋線上相鄰兩牙在中徑圓柱面的母線上的對應兩點間的軸向距離。
(6)線數n——螺紋螺旋線數目,一般為便于制造n≤4螺距、導程、線數之間關系:L=nP。
(7)螺旋升角ψ——在中徑圓柱面上螺旋線的切線與垂直于螺旋線軸線的平面的夾角。
(8)牙型角α——螺紋軸向平面內螺紋牙型兩側邊的夾角。
(9)牙型斜角β——螺紋牙型的側邊與螺紋軸線的垂直平面的夾角。
文章整理:247mu.cn
