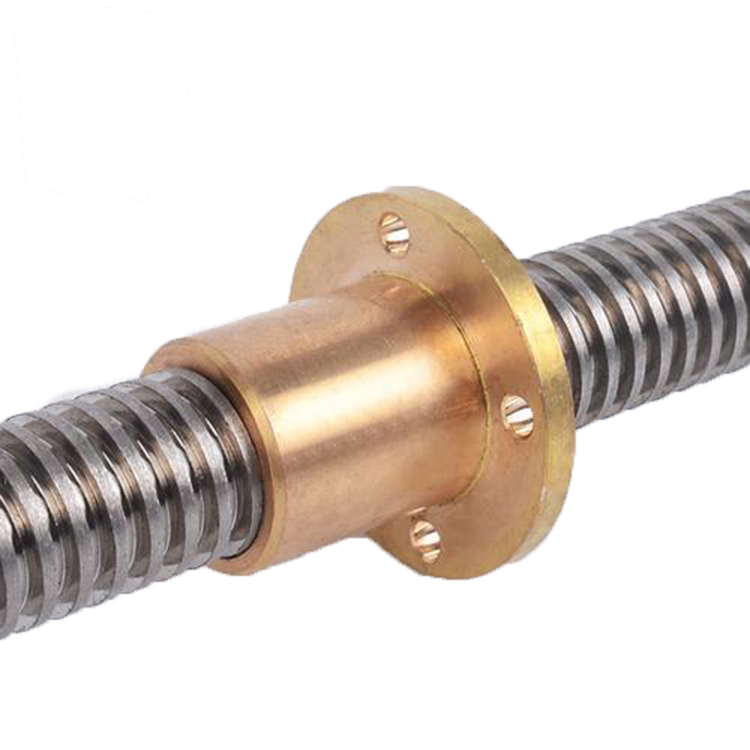

梯形絲杠是具有45度倒角的不易于加工的滑動進給絲杠,其大導程角較適合于在低轉速下實現快轉速往返進給。
矩形絲桿是沒有倒角的,矩形絲桿也是機床絲杠的一種,大多都是有在木工機械上的,矩形的四角都是直角,同時矩形的四角線相等,
在機床上有一種部件是由細長長的金屬棒制造的。上面是光潔度很高的表面,有的還要帶有螺紋。 一般在機床上面有螺紋的,叫絲杠?! ?、按照國標GB/T17587.3-1998及應用實例,滾珠絲杠(目前已基本取代梯形絲杠,已俗稱絲杠)是用來將旋轉運動轉化為直線運動;或?qū)⒅本€運動轉化為旋轉運動的執行元件,并具有傳動效率高,定位準確等特點; 2、當絲杠作為主動體時,螺母就會隨絲杠的轉動角度按照對應規格的導程轉化成直線運動,被動工件可以通過螺母座和螺母連接,從而實現對應的直線運動?! ?、滾珠絲杠絲母間因無間隙,直線運動時精度較高,尤其在頻繁換向時無需間隙補償。滾珠絲杠絲母間摩擦力很小,轉動時非常輕松?! ?、滾珠絲杠與電機連接時中間必須加裝聯軸器以達到柔性連接。同步帶則可以直接用同步輪與電機出力軸連接。 5、滾珠絲杠副依據國家標準GB/T17587.3-1998, 分為定位滾珠絲杠副(P)和傳動滾珠絲杠副(T)兩大類.精度等級共分七個等級,即1.2.3.4.5.7.10級,1級精度最高.依次降低. 6、滾珠絲桿轉動一周螺母移動的距離為一個螺距距離,如果是絲杠每轉一周螺母移動四個(或五個)螺旋線的距離,那么表示該絲杠是四線(或五線)絲杠,俗稱四頭(或五頭)絲杠。 一般小導程滾珠絲杠都采用單線,中,大或超大導程采用兩線或多線。絲杠的高效加工方法——旋風銑削絲杠 絲杠的高效加工旋風銑是安裝在車床上與車床配套的高速銑削螺紋裝置,將旋風銑安裝在車床中拖板上車床夾持絲杠完成低速進給運動,旋風銑帶動外旋刀盤硬質合金刀具高速旋轉,完成切削運動。從絲杠上銑削出螺紋的螺紋加工方法。因其銑削速度高(速度達到400m/min)加工效率快。并采用壓縮空氣進行排屑冷卻。加工過程中切屑飛濺如旋風而得名-絲杠旋風銑
矩形絲桿是一種平面圖形,矩形的四個角都是直角,同時矩形的對角線相等,而且矩形所在平面內任一點到其兩對角線端點的距離的平方和相等。矩形判定:1.一個角是直角的平行四邊形是矩形。2.對角線相等的平行四邊形是矩形。3.有三個內角是直角的四邊形是矩形。4.對角線相等且互相平分的四邊形是矩形。說明:長方形和正方形都是矩形。平行四邊形的定義在矩形上仍然適用。圖形學:"矩形必須一組對邊與x軸平行,另一組對邊與y軸平行。不滿足此條件的幾何學矩形在計算機圖形學上視作一般四邊形。"在高等數學里只提矩形,所以也就沒提長方形的長與寬。
文章整理:247mu.cn 梯形絲杠與矩形絲杠的區別
