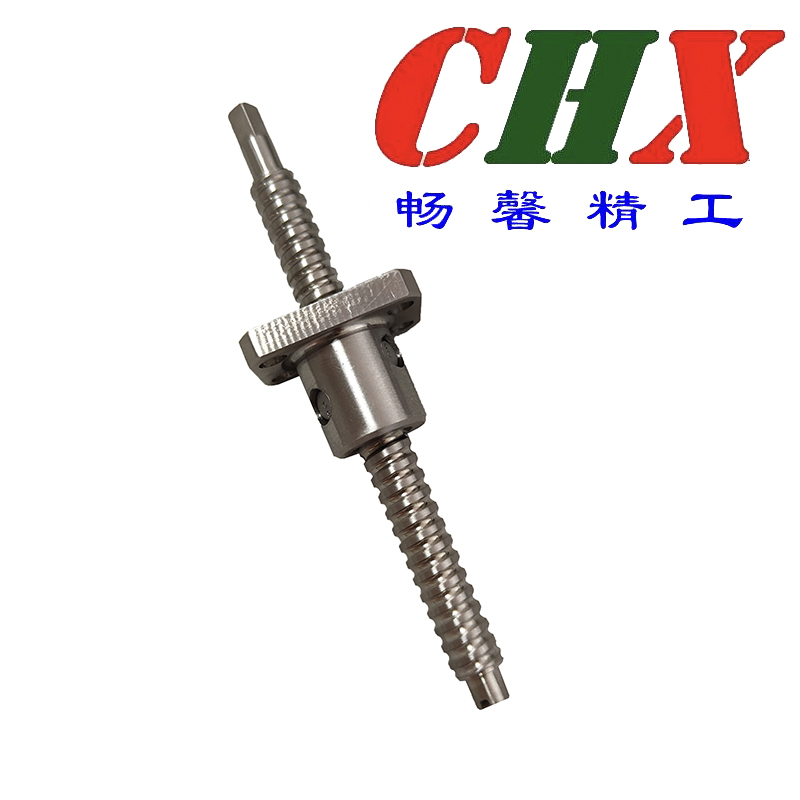

滾珠絲杠是工具機和精密機械上最常使用的傳動元件,其主要功能是將旋轉運動轉換成線性運動. 或?qū)⑴ざ剔D(zhuǎn)換成軸向反覆作用力,同時兼具高精度、可逆性和高效率的特點。 滾珠絲杠主要參數為:公稱直徑與導程。
滾珠絲杠原理:
1、按照國標 GB/T17587.3-1998 及應用實例,滾珠絲杠(已基本取代梯形絲桿,俗稱絲桿)是用來將旋轉運動轉化為直線運動;或?qū)⒅本€運動轉化為旋轉運動的執行元件,并具有傳動效率高,定位準確等
2、當滾珠絲杠作為主動體時,螺母就會隨絲桿的轉動角度按照對應規格的導程轉化成直線運動,被動工件可以通過螺母座和螺母連接,從而實現對應的直線運動
滾珠絲杠用途:
滾珠絲杠軸承為適應各種用途,提供了標準化種類繁多的產品。廣泛應用與機床 滾珠的循環方式有循環導管式、循環器式、端蓋式。
預壓方式有定位預壓(雙螺母方式、 位預壓方式)、定壓預壓。 可根據用途選擇適當類型。 絲杠有高精度研磨加工的精密滾珠絲杠(精度分為從 CO-C7 的6 個等級) 和經高精度冷軋加工成型的冷軋滾珠絲杠軸承(精度分為從 C7-C10的3個等級)。 另外, 為應付用戶急需交貨的情況,還有已對輔端部進行了加工的成品,可自由對輔端都進行追加工的半成品及冷軋滾珠絲杠軸承。作為此軸承的周邊零部件,在使用所必要的絲杠支撐單元、螺母支座、鎖緊螺母等也已被標準化了,可供用戶選擇使用。
滾珠絲桿軸承以多年來所累積制品技術為基礎、從材料、熱外理、制造、檢查至出貨, 都是以嚴謹?shù)钠繁V贫葋?lái)加以管理,因此具有高信賴性。
滾珠絲杠應用
超高 DN 值滾珠絲杠:高速工具機,高速綜合加工中心機
端蓋式滾珠絲杠:快速搬運系統,一般產業機械,自動化機械
高速化滾珠絲杠:CNC 機械、精密工具機、產業機械、電子機械、高速化機械
精密研磨級滾珠絲杠:CNC 機械,精密工具機,產業機械,電子機械,輸送機械, 航天工業,其它天線使用的致動器、閥門開關裝置等
螺帽旋轉式 (RI)系列滾珠絲杠:半導體機械、產業用機器人、木工機、雷射加工機、搬送裝置等
軋制級滾珠絲程: 低摩擦、 運轉順暢的優點,同時供貨迅速且價格低廉。
重負荷滾珠絲杠: 全電式射出成形機、沖壓機、半導體制造裝置、重負荷制動器、 產業機械、 鍛壓機械。
