絲桿、蝸桿的加工原理與方法
發布者:暢馨精工 發布時間:2019-7-15 14:26:43
3.2 暢馨絲桿的加工方式
3.2.1 螺紋軋制原理
暢馨公司軋制絲桿采用先進的軋制設備與工藝來生產精密絲桿。

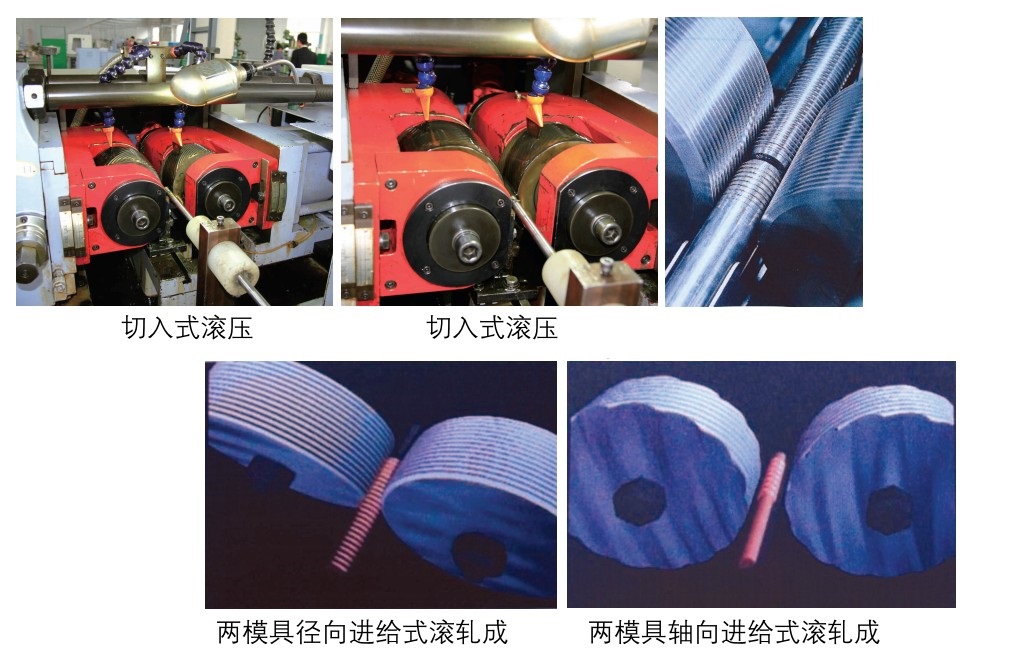

軋制的方法
軋輪與金屬圓棒料之間形成的磨擦力,在高壓徑向螺旋壓力的推動下使金屬棒料產生塑性變形,被擠入滾軋區,此時金屬棒料外加部分的金屬晶粒,沿滾輪的齒形輪廓產生滑移流動,最終獲得所要求的齒形尺寸;而切削加工(包括車削、銑削、磨削)與軋制的優點(磨削旋風銑的絲桿對比)。
1.生產效率高,供貨周期短,可為用戶提供隨用隨買,十分便捷的銷售模式,為實現專業化生產的五個目標,T、Q、C、S、E創造有利條件。
2.節能省材,材料利用率可達80-90%。

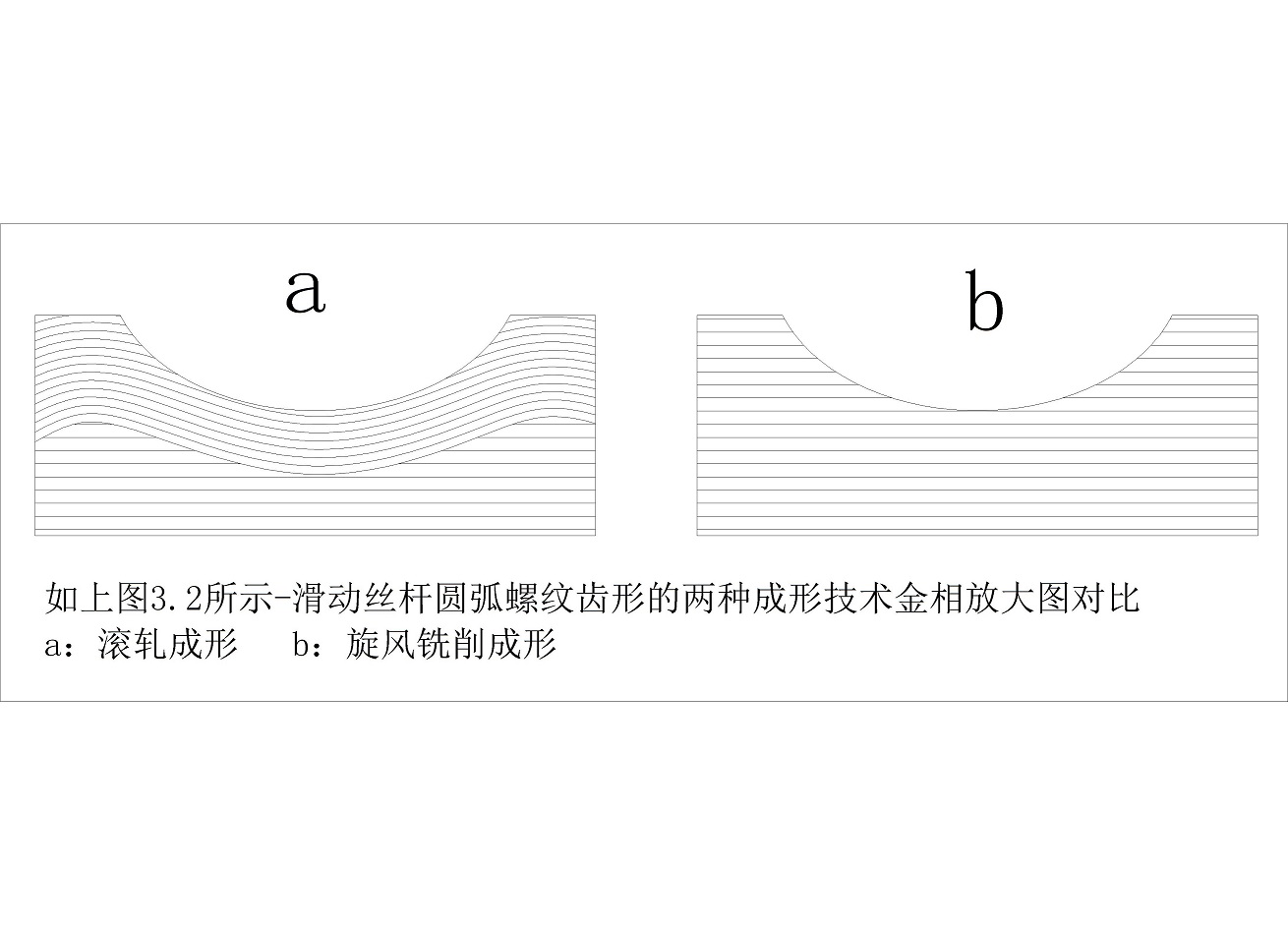

產品的機械性能和壽命主要取決于材料的(化學成份、性模量等)硬度硬化深度,內部組織致密度。滾軋螺紋的齒形是在高強壓力下平軋成形,因而其金屬組織更致密,而且金屬纖維又是沿著齒面輪廓出現纖維流線連續分布,從而使得齒根周圍的結構變得很緊密,因此材料的機械強度疲勞強度可大大提高,抗拉強度提高20-30%,硬度也顯著提高,齒面加工硬化后硬度超過250HV,然后實施鏡面拋光。因此,絲桿具有高度耐磨損性,當與CJ螺母配合使用時,可以獲得極其平滑的運動效果疲勞壽命更可提高30%。
3.螺紋的齒面粗糙度可達到磨削效果,并可避免磨削時容易出現的波紋、齒面燒傷等缺陷,液壓后的螺紋齒面經過拋光和表面處理,更有利于延長產品的工作壽命和運動的柔順性。
4.滾軋工藝是宜人化的工藝,對生產現場的環境污染很小,遠遠低于其它切削加工。
5.把多機多工序的加工變?yōu)橐粰C一次成形,降低了能耗,易于實現自動化。
6.同批產品尺寸一致性,互換性好,便于成批量裝配。
7.滾軋工藝選用于長徑比D/L≥1:50。超長細長絲桿,導程角≥17°的大導程、超大超導程多頭絲桿。
3.2.2 螺紋旋風銑削原理

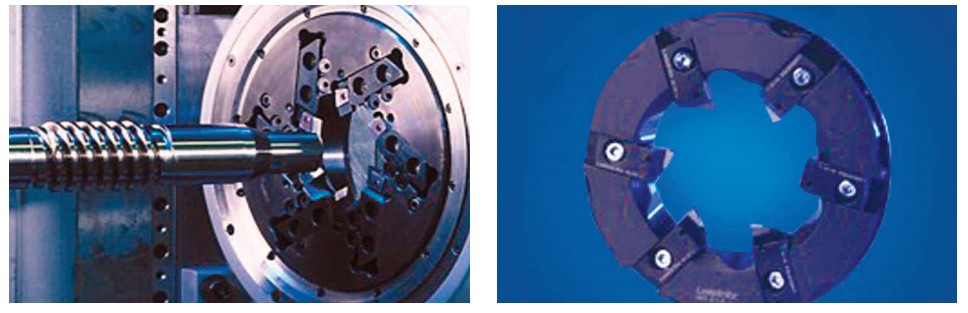

旋風銑削的方法
工件夾持在機床主軸三爪上,并穿過旋風頭刀盤中心空腔,以慢速旋轉,旋風銑削安裝在機床的橫向溜板上,并按工件的螺距與主軸旋轉保持一定的速比聯動,旋風銑削頭的刀盤上安裝多把成形刀,并高速旋轉,借助于刀盤旋轉中心與工件中心的偏心量e來完成漸進式的高速銑削。刀盤的旋轉軸線按照工件的螺紋升角及旋向傾斜一個角度β。加工時,工件以低速旋轉,刀盤以高速旋轉,并與工件同向旋轉,工件每轉360°,旋風頭縱向進給一個相應導程,從而銑削出螺紋。刀盤上有多把成形刀,但只能依次有一把刀參與銑削,切削的余量由每把刀合理分配,切削厚度的漸進式變化使切削力減少,而偏心量e使尚未進入切削區的刀具有充分的散熱時間,大大提高刀具使用壽命,提高加工的質量。
暢馨公司在參考國內外先進旋風銑削技術基礎上,研發制造一種高效新型旋風銑削頭(發明專利號2008100723880)在進一步提高效率、節能、光潔度及精度等方面能更具有特色,高效率:傳統加工方式在絲桿車床上單刀挑牙(重切削)每次切削量很大,很容易造成工件應力變形,而旋風銑削是高速多刀銑削,每把刀切削量很小,切削是逗號形狀的切削抗力很小,在切削過程中的受力變形顯著減少,有利于提高加工精度,高速切削時,95%-98%的切削熱都由切削帶走傳入工件的切削熱很小,加式表面受熱時間短,切削溫度低,因此熱影響區及程度很微小,有利于獲得低損傷的表面結構狀態和保持良好的表面物理性能,獲得很高的表面光整性,表面光潔度接近甚至相等于磨削效果。
暢馨公司研制的高效新型旋風銑削裝置(發明專利號2008100723880)采用創新性的新式刀盤結構,裝刀迅速、精確、刀具強度提高2倍,旋風切削轉速可提高1倍,刀具磨損減少1倍,牙形容易修正,因此長絲桿加工中在保證齒形與中徑誤差等精度方面與目前國內使用的旋風銑削相比有很大的提高。
3.3暢馨絲桿的后續軸端加工
3.暢馨絲桿的制造工藝
3.1 暢馨絲桿的制造過程
軋制制造流程:45#鋼毛胚—冷拔成光圓—整直—正火調質處理(含去應力處理)—材料入庫;切料—滾直—外圓無心磨—人工校直—滾軋螺紋—人工校直—螺紋拋光—檢驗—防銹、半成品入庫
1半成品出售:審圖—根據需要截取軋制絲桿長度—螺紋拋光—校直—檢驗—清洗、防銹、包裝—入庫—出貨
2成品出售: 審圖—根據需要截取軋制絲桿長度—人工校直—粗車軸端尺寸—人工校直—其它加工及精磨軸端尺寸—螺紋拋光—人工校直—檢驗—清洗、防銹、包裝—入庫—出貨
3.1.2 旋風銑削絲桿制造流程
銑削制造流程:45#鋼毛胚—冷拔成光圓—整直—正火調質處理(含去應力處理)—材料入庫;—審圖—根據需要截取材料長度—人工校直—外圓無心磨—人工校直—旋風銑削螺紋—(有需要加表面淬火處理、回火)—人工校直—加工軸端尺寸—人工校直—拋光—人工校直—檢驗—清洗、防銹、包裝—入庫—出貨
注:目前本公司部分產品可用以上兩種加工方式生產,客戶可以根據需要自行選擇。
1、軋制 規格直徑 2.4-63mm 螺距0.3-8mm,導程200mm
螺紋導程精度要求可以達到0.0006in/in(0.015mm/300mm),(0.015mm/300mm);大導程(≥45°)導程精度誤差 (±0.025mm/每導程mm),累積導程精度誤差±0.2mm。
2、旋風銑削 規格直徑 20-127mm 螺距4-22mm
螺紋導程精度要求可以達到0.015-0.04mm/≤60mm;(0.015mm/300mm)
3.2.1 螺紋軋制原理
暢馨公司軋制絲桿采用先進的軋制設備與工藝來生產精密絲桿。
軋制的方法
軋輪與金屬圓棒料之間形成的磨擦力,在高壓徑向螺旋壓力的推動下使金屬棒料產生塑性變形,被擠入滾軋區,此時金屬棒料外加部分的金屬晶粒,沿滾輪的齒形輪廓產生滑移流動,最終獲得所要求的齒形尺寸;而切削加工(包括車削、銑削、磨削)與軋制的優點(磨削旋風銑的絲桿對比)。
1.生產效率高,供貨周期短,可為用戶提供隨用隨買,十分便捷的銷售模式,為實現專業化生產的五個目標,T、Q、C、S、E創造有利條件。
2.節能省材,材料利用率可達80-90%。
產品的機械性能和壽命主要取決于材料的(化學成份、性模量等)硬度硬化深度,內部組織致密度。滾軋螺紋的齒形是在高強壓力下平軋成形,因而其金屬組織更致密,而且金屬纖維又是沿著齒面輪廓出現纖維流線連續分布,從而使得齒根周圍的結構變得很緊密,因此材料的機械強度疲勞強度可大大提高,抗拉強度提高20-30%,硬度也顯著提高,齒面加工硬化后硬度超過250HV,然后實施鏡面拋光。因此,絲桿具有高度耐磨損性,當與CJ螺母配合使用時,可以獲得極其平滑的運動效果疲勞壽命更可提高30%。
3.螺紋的齒面粗糙度可達到磨削效果,并可避免磨削時容易出現的波紋、齒面燒傷等缺陷,液壓后的螺紋齒面經過拋光和表面處理,更有利于延長產品的工作壽命和運動的柔順性。
4.滾軋工藝是宜人化的工藝,對生產現場的環境污染很小,遠遠低于其它切削加工。
5.把多機多工序的加工變?yōu)橐粰C一次成形,降低了能耗,易于實現自動化。
6.同批產品尺寸一致性,互換性好,便于成批量裝配。
7.滾軋工藝選用于長徑比D/L≥1:50。超長細長絲桿,導程角≥17°的大導程、超大超導程多頭絲桿。
3.2.2 螺紋旋風銑削原理
旋風銑削的方法
工件夾持在機床主軸三爪上,并穿過旋風頭刀盤中心空腔,以慢速旋轉,旋風銑削安裝在機床的橫向溜板上,并按工件的螺距與主軸旋轉保持一定的速比聯動,旋風銑削頭的刀盤上安裝多把成形刀,并高速旋轉,借助于刀盤旋轉中心與工件中心的偏心量e來完成漸進式的高速銑削。刀盤的旋轉軸線按照工件的螺紋升角及旋向傾斜一個角度β。加工時,工件以低速旋轉,刀盤以高速旋轉,并與工件同向旋轉,工件每轉360°,旋風頭縱向進給一個相應導程,從而銑削出螺紋。刀盤上有多把成形刀,但只能依次有一把刀參與銑削,切削的余量由每把刀合理分配,切削厚度的漸進式變化使切削力減少,而偏心量e使尚未進入切削區的刀具有充分的散熱時間,大大提高刀具使用壽命,提高加工的質量。
暢馨公司在參考國內外先進旋風銑削技術基礎上,研發制造一種高效新型旋風銑削頭(發明專利號2008100723880)在進一步提高效率、節能、光潔度及精度等方面能更具有特色,高效率:傳統加工方式在絲桿車床上單刀挑牙(重切削)每次切削量很大,很容易造成工件應力變形,而旋風銑削是高速多刀銑削,每把刀切削量很小,切削是逗號形狀的切削抗力很小,在切削過程中的受力變形顯著減少,有利于提高加工精度,高速切削時,95%-98%的切削熱都由切削帶走傳入工件的切削熱很小,加式表面受熱時間短,切削溫度低,因此熱影響區及程度很微小,有利于獲得低損傷的表面結構狀態和保持良好的表面物理性能,獲得很高的表面光整性,表面光潔度接近甚至相等于磨削效果。
暢馨公司研制的高效新型旋風銑削裝置(發明專利號2008100723880)采用創新性的新式刀盤結構,裝刀迅速、精確、刀具強度提高2倍,旋風切削轉速可提高1倍,刀具磨損減少1倍,牙形容易修正,因此長絲桿加工中在保證齒形與中徑誤差等精度方面與目前國內使用的旋風銑削相比有很大的提高。
3.3暢馨絲桿的后續軸端加工
3.暢馨絲桿的制造工藝
3.1 暢馨絲桿的制造過程
軋制制造流程:45#鋼毛胚—冷拔成光圓—整直—正火調質處理(含去應力處理)—材料入庫;切料—滾直—外圓無心磨—人工校直—滾軋螺紋—人工校直—螺紋拋光—檢驗—防銹、半成品入庫
1半成品出售:審圖—根據需要截取軋制絲桿長度—螺紋拋光—校直—檢驗—清洗、防銹、包裝—入庫—出貨
2成品出售: 審圖—根據需要截取軋制絲桿長度—人工校直—粗車軸端尺寸—人工校直—其它加工及精磨軸端尺寸—螺紋拋光—人工校直—檢驗—清洗、防銹、包裝—入庫—出貨
3.1.2 旋風銑削絲桿制造流程
銑削制造流程:45#鋼毛胚—冷拔成光圓—整直—正火調質處理(含去應力處理)—材料入庫;—審圖—根據需要截取材料長度—人工校直—外圓無心磨—人工校直—旋風銑削螺紋—(有需要加表面淬火處理、回火)—人工校直—加工軸端尺寸—人工校直—拋光—人工校直—檢驗—清洗、防銹、包裝—入庫—出貨
注:目前本公司部分產品可用以上兩種加工方式生產,客戶可以根據需要自行選擇。
1、軋制 規格直徑 2.4-63mm 螺距0.3-8mm,導程200mm
螺紋導程精度要求可以達到0.0006in/in(0.015mm/300mm),(0.015mm/300mm);大導程(≥45°)導程精度誤差 (±0.025mm/每導程mm),累積導程精度誤差±0.2mm。
2、旋風銑削 規格直徑 20-127mm 螺距4-22mm
螺紋導程精度要求可以達到0.015-0.04mm/≤60mm;(0.015mm/300mm)
