滾珠絲杠公稱直徑和導程介紹
發布者:暢馨精工 發布時間:2020-4-15 10:09:54

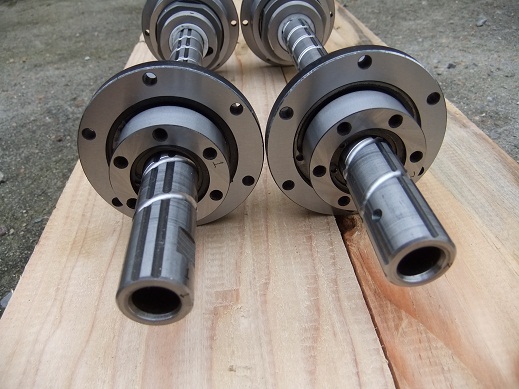

滾珠絲杠是將回轉運動轉化為直線運動,或?qū)⒅本€運動轉化為回轉運動的理想的產品。滾珠絲杠是工具機械和精密機械上最常使用的傳動元件,其主要功能是將旋轉運動轉換成線性運動,或?qū)⑴ぞ剞D(zhuǎn)換成軸向反復作用力,同時兼具高精度、可逆性和高效率的特點。由于具有很小的摩擦阻力,滾珠絲杠被廣泛應用于各種工業設備和精密儀器!
1、滾珠絲杠公稱直徑
即絲杠的外徑,常見規格有12、14、16、20、25、32、40、50、63、80、100、120,不過請注意,這些規格中,各廠家一般只備16~50的貨,也就是說,其直徑大部分都是期貨(見單生產,貨期大約在30~60天之間,日系產品大約是2~2.5個月,歐美產品大約是3~4個月)。公稱直徑和負載基本成正比,直徑越大的負載越大,具體數值可以查閱廠家產品樣本。這里只說明兩個概念:動額定負荷與靜額定負荷,前者指運動狀態下的額定軸向負載,后者是指靜止狀態下的額定軸向負載。設計時參考前者即可。需要注意的是,額定負荷并非最大負荷,實際負荷與額定負荷的比值越小,絲杠的理論壽命越高。推薦:直徑盡量選16~63。
2、滾珠絲杠導程
也稱螺距,即螺桿每旋轉一周螺母直線運動的距離,常見導程有1、2、4、6、8、10、16、20、25、32、40,中小導程現貨產品一般只有5、10,大導程一般有1616、2020、2525、3232、4040(4位數前兩位指直徑,后兩位指導程),其規格多數廠家見單生產。導程與直線速度有關,在輸入轉速一定的情況下,導程越大速度越快。推薦:導程盡量選5和10。
1、滾珠絲杠公稱直徑
即絲杠的外徑,常見規格有12、14、16、20、25、32、40、50、63、80、100、120,不過請注意,這些規格中,各廠家一般只備16~50的貨,也就是說,其直徑大部分都是期貨(見單生產,貨期大約在30~60天之間,日系產品大約是2~2.5個月,歐美產品大約是3~4個月)。公稱直徑和負載基本成正比,直徑越大的負載越大,具體數值可以查閱廠家產品樣本。這里只說明兩個概念:動額定負荷與靜額定負荷,前者指運動狀態下的額定軸向負載,后者是指靜止狀態下的額定軸向負載。設計時參考前者即可。需要注意的是,額定負荷并非最大負荷,實際負荷與額定負荷的比值越小,絲杠的理論壽命越高。推薦:直徑盡量選16~63。
2、滾珠絲杠導程
也稱螺距,即螺桿每旋轉一周螺母直線運動的距離,常見導程有1、2、4、6、8、10、16、20、25、32、40,中小導程現貨產品一般只有5、10,大導程一般有1616、2020、2525、3232、4040(4位數前兩位指直徑,后兩位指導程),其規格多數廠家見單生產。導程與直線速度有關,在輸入轉速一定的情況下,導程越大速度越快。推薦:導程盡量選5和10。
選擇導程跟所需要的運動速度、系統等有關,通常在:4、5、6、8、10、12、20中選擇,規格較大,導程一般也可選擇較大(主要考慮承載牙厚)。在速度滿足的情況下,一般選擇較小導程(利于提高控制精度);對于要求高速度的場合,導程可以超過20,對磨制絲杠而言導程一般可做到約等于公稱直徑(受磨削螺旋升角限制),如32(32*32)、40(40*40)等,當然也可以更大(非磨削,但極少考慮)。導程越大,同條件下旋轉分力越大,周期誤差被放大,速度越快。故一般速度很高的場合要求的是靈活,而放棄部分精度訴求,對間隙要求意義變小(導程精度偏差增大),因此,大導程絲杠一般都是單螺母。
文章整理:247mu.cn滾珠絲杠公稱直徑和導程介紹
