滾珠絲杠長度和螺母形式
發布者:暢馨精工 發布時間:2020-4-16 8:53:44

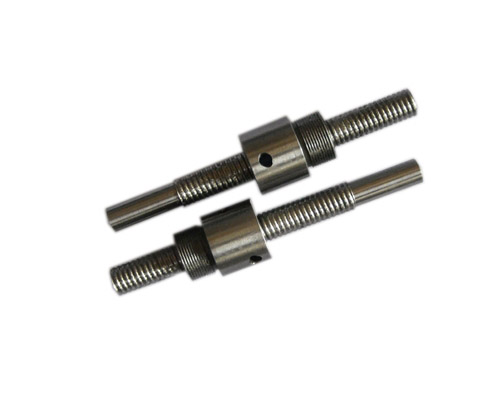

滾珠絲杠長度
長度有兩個概念,一個是全長,另一個是螺紋長度。有些廠家只計算全長,但有些廠家需要提供螺紋長度。螺紋長度中也有兩個部分,一個是螺紋全長,一個是有效行程。前者是指螺紋部分的總長度,后者是指螺母直線移動的理論最大長度,螺紋長度=有效行程+螺母長度+設計裕量(如果需要安裝防護罩,還要考慮防護罩壓縮后的長度,一般按防護罩最大長度的1/8計算)。
在設計繪圖時,絲杠的全長大致可以按照一下參數累加:絲杠全長=有效行程+螺母長度+設計余量+兩端支撐長度(軸承寬度+鎖緊螺母寬度+裕量)+動力輸入連接長度(如果使用聯軸器則大致是聯軸器長度的一半+裕量)。特別需要注意的是,如果的長度超長(大于3米)或長徑比很大(大于70),最好事先咨詢廠家銷售人員可否生產,總體的情況是,國內廠家常規品最大長度3米,特殊品16米,國外廠家常規品6米,特殊品22米。當然不是說國內廠家就不能生產更長的,只是定制品的價格比較離譜。推薦:長度盡量選6米以下,超過的用齒輪齒條更劃算了。
滾珠絲杠螺母形式
長度有兩個概念,一個是全長,另一個是螺紋長度。有些廠家只計算全長,但有些廠家需要提供螺紋長度。螺紋長度中也有兩個部分,一個是螺紋全長,一個是有效行程。前者是指螺紋部分的總長度,后者是指螺母直線移動的理論最大長度,螺紋長度=有效行程+螺母長度+設計裕量(如果需要安裝防護罩,還要考慮防護罩壓縮后的長度,一般按防護罩最大長度的1/8計算)。
在設計繪圖時,絲杠的全長大致可以按照一下參數累加:絲杠全長=有效行程+螺母長度+設計余量+兩端支撐長度(軸承寬度+鎖緊螺母寬度+裕量)+動力輸入連接長度(如果使用聯軸器則大致是聯軸器長度的一半+裕量)。特別需要注意的是,如果的長度超長(大于3米)或長徑比很大(大于70),最好事先咨詢廠家銷售人員可否生產,總體的情況是,國內廠家常規品最大長度3米,特殊品16米,國外廠家常規品6米,特殊品22米。當然不是說國內廠家就不能生產更長的,只是定制品的價格比較離譜。推薦:長度盡量選6米以下,超過的用齒輪齒條更劃算了。
滾珠絲杠螺母形式
各廠家的產品樣本上都會有很多種螺母形式,一般型號中的前幾個字母即表示螺母形式。按法蘭形式分大約有圓法蘭、單切邊法蘭、雙切邊法蘭和無法蘭幾種。按螺母長度分有單螺母和雙螺母(注意,單螺母和雙螺母沒有負載和剛性差異,這一點不要聽從廠家銷售人員的演說,單螺母和雙螺母的主要差異是后者可以調整預壓而前者不能,另外后者的價格和長度大致均是前者的2倍)。在安裝尺寸和性能允許的情況下,設計者在選用時應盡量選擇常規形式,以避免維護時備件的貨期問題。推薦:頻繁動作、高精度維持場合選雙螺母,其場合選雙且邊單螺母。推薦:螺母形式盡量選內循環雙切邊法蘭單螺母。
文章整理:滾珠絲杠長度和螺母形式247mu.cn
