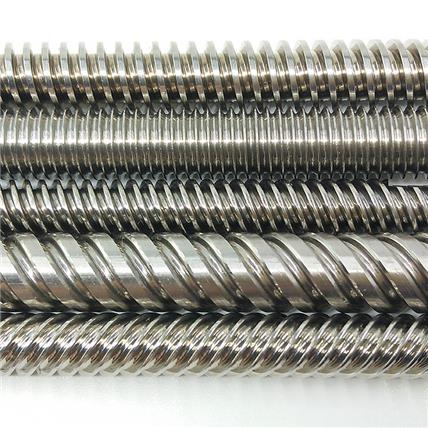

暢馨公司為使用滑動絲桿和螺母的各個行業提供了范圍廣泛的產品設計。設計人員在參考梯形、圓弧等傳動螺紋及國內外同行先進設計理念的基礎上設計出一種獨特的螺紋。新設計的暢馨絲桿組件能夠達到公英制(愛克姆)梯形絲桿類似的精確度和重復定位精度,該絲桿螺紋與具有耐磨損、耐高溫、自潤滑、免維護、長壽命的工程塑料復合材料螺母配套,可以大大提高使用壽命,并和我司受專利保護的消隙螺母配套使用時產生非常小的噪音。同時還可以與具有優異高負載承受能力、良好的耐磨性且抗沖擊和震動能力的標準錫磷青銅(10-1)螺母配套使用(詳見螺母材質PX)。該絲桿能夠經濟地把旋轉運動轉化為直線運動。所有的暢馨設計的絲桿大部分都是采用45#鋼和不銹鋼303材料精確軋制出來的,其他材料也可以按用戶需要定制生產。新設計的暢馨絲桿與各種樣式的專利消隙螺母配套使用時能夠達到以下的精度要求:精度要求可以達到0.0006in/in(0.02mm/30mm), 軋制規格直徑2.4-63mm,螺距0.3-8mm,導程200mm螺紋導程精度要求可以達到0.0006in/in(0.015mm/30mm),(0.015mm/30mm);大導程(≥45°)導程精度誤差 (±0.025mm/每導程mm),累積導程精度誤差±0.2mm。。 位置的精確重復定位精度0.01mm以下的誤差。經拋光處理可以達到0.005mm,直線度可以達到0.1mm/300mm以下。 暢馨絲桿可以再加上采用表面處理:合金元催化鍍鎳或涂一層烘干了的特氟龍ETFE或二硫化鉬固體潤滑耐磨涂層??梢源蟠筇岣咂涔饣?,使絲桿副運動阻力扭矩更小、使用壽命更長。并使其使用壽命提到到原先的300% ,絲桿副運動行程可達近8000公里。其它材料和表面處理也可以按用戶需要進行訂制。(詳見暢馨技術部分表面處理及絲桿材料于熱處理PX)
暢馨精密軋制絲桿有英制的和公制的規格。直徑范圍從3/32″(2.4mm)到1-1/2″(38mm),螺紋導程從0.012″(0.3mm)到3.622″(92mm),長度最長可以達到19.68英尺(0-6m)。(絲桿供貨長度表8-1)如需特別長度可來電咨詢。
暢馨供貨長度表8-1
絲桿公稱直徑 |
絲桿供貨長度 |
導程精度 |
|
標準等級 |
精密等級 |
||
1/8(3mm)-1/4(6mm) |
0-750mm |
0.2mm/300mm |
0.003in/300 |
5/16(6mm)-3/8(10mm) |
0-1000mm |
||
7/16(11mm)-5/8(16mm) |
0-2000mm |
||
5/8(16mm)-1(25mm) |
0-3000mm |
||
≥1(25mm) |
0-6000mm |
暢馨高速(多頭)絲桿是可以在很低的轉速下獲得很高直線運動。
在很多機械裝備中都需要快速直線運動,這可以通過很多方式實現,如同步帶、鋼絲纜繩、鏈條、齒條齒輪副、偏心凸輪或曲柄等機械驅動結構以及帶附加動力源的液壓缸與氣壓缸傳動。與通過高速絲桿和螺母把旋轉運動轉換產生直線運動,在制造成本、安裝空間、精密度、可靠性等方面。是直線運動驅動方法中的最佳方案.
