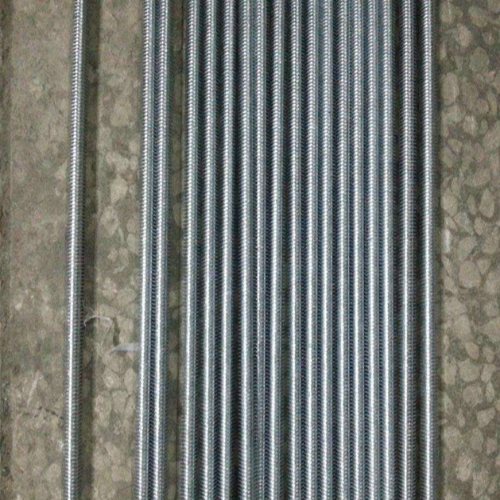

一、當前梯形絲杠冷軋成形技術特點
冷軋與磨削制造技術的本質區別在于梯形絲杠螺紋的冷軋成形過程是金屬圓棒料在高壓徑向力的作用下產生塑性變形的過程。在外力作用下,金屬棒料的金屬晶粒沿著軋輥的輪廓產生滑移流動,使金屬纖維按軋輥齒形連續分布。而切削加工(包括:車削、銑削、磨削)金屬纖維是被切斷的。冷軋?zhí)菪谓z杠制品具有以下特點:
1、生產效率高,供貨周期短,易于實現生產自動化。
2、節能省材,材料利用率可達 80-90% 。
3、機械強度高,疲勞壽命長。 產品的機械性能和壽命主要取決于材料(化學成份,彈性模量等)硬度、硬化層深度,內部組織的致密度。冷軋?zhí)菪谓z杠螺紋滾道面是在高強壓力下滾壓成形,因而其內部組織更加緊密,且金屬纖維又是沿滾道面連續分布。因此,產品材料的機械強度大大提高,疲勞壽命更可提高 30%左右。
4、螺紋滾道面的表面粗糙度好,并且避免了螺紋磨削時容易產生的螺紋和齒面燒傷。冷軋后的螺紋滾道經過拋光和表面處理,更有利
于延長產品的工作壽命和運轉的柔順性;
5、冷軋技術是宜人化的工藝,對生產現場的環境污染,遠遠低于磨削加工;
6、產能大,有利于組織標準化“庫存性生產”不但制造周期短,而且產品配套,
供貨周期也大大小于磨削絲杠,用戶隨用,隨買十分便捷;
7、下列情況冷軋技術用于梯形絲杠,其優勢尤為明顯: 長徑比:≥1/50 細長梯形絲杠
導程角:≥170 大導程,超大導程,雙頭和多頭梯形絲杠。
二、國外發展?fàn)顟B(tài)
國外早在上世紀五十年代,普通螺紋和梯形螺紋已開始采用冷軋技術,到七十年代冷軋?zhí)菪谓z杠在品種、規格和產量上都有較快的發展, 但依然停留在只能軋制低精度傳動絲杠的水平上。到上世紀九十年代,梯形絲杠軋制技術由于軋輥的制造精度和工作壽命的提高;軋輥從純機械向CNC 智能化方向發展,軋輥的進給方式從單向進給到雙軋輥雙向同步進給,新一代CNC 冷軋裝備使冷軋?zhí)菪谓z杠產品在精度和性能上得到提升。
Rexroth, Neff, NSK, THK 等已使冷軋絲杠的導程精度達到了0.05mm/300mm。Warner Electric 等公司采用計算機控制可移動雙軋輥技術,每個軋輥由μm 級精度的同步交流電機驅動,計算機控制軋輥的壓力,通過傳感器跟蹤絲杠中徑尺寸的變化反饋調整軋輥的微進給量,使絲杠中徑的圓度和圓柱度達到 0.003~0.008mm,導程精度達到 0.006mm/2π、0.01mm/300mm、0.062mm/4000mm。NSK 公司推出LPR 系列冷軋大導程梯形絲杠副,25×25(mm)、32×32(mm)、40×40(mm)、50×50(mm),精度 C5.C7 級,Vmax=150m/min。Abssac公司推出微型冷軋?zhí)菪谓z杠,Φ6~Φ14(mm)、Pn=1~20mm,與磨削梯形螺母匹配,絲杠副的定位精度與磨削絲杠接近。THK 公司推出JPF 系列“0 間隙”定壓預緊精密冷軋?zhí)菪谓z杠副,螺母采用具有柔性環節的導程增量預緊結構,絲杠滾道面冷軋后光至 Ra0.5μm,絲杠副的重復定位精度±0.2μm,周期誤差 2.8μm/2π,行程 450mm 范圍的預緊轉矩變動量 0.07~0.10N.m
博世力士樂的精密冷軋?zhí)菪谓z杠材料是SC60,淬火硬度可達 HRC60,表面粗糙度比磨制絲杠高九個百分點,剛性可與磨制絲杠相當。精度可保證P5~P10 級,最高可達P3 級,
用冷軋技術制造大導程、超大導程、小徑大導程以及特別細長的梯形絲杠更具獨特優勢。在海外批量生產的冷軋?zhí)菪谓z杠的精度已穩定達到P5 級~P7 級,部份達到 P3 級。在上述領域已全部或大部份取代螺紋磨削工藝。
三、國內生產現狀
以全球范圍看,我國滾動功能部件的制造企業的數量是最多的,在地域分布上呈現出在長江下游及沿海聚集的現象,除少數重點骨干企業外,專業化生產的規模小,集中度低,全國總產量和產值還不如國外一個知名大企業,至今尚無一個在國內外市場上有影響力的知名品牌,尚無一家上市公司。據不完全調查和統計:在國內市場滾動功能部件的國產化率,梯形絲杠約 65%。
傳統的工藝和裝備制約了制造技術的創新。數十年一貫制的以螺紋磨
削為主的傳統工藝,不管什麼精度都用螺紋磨床加工,使生產效率低, 耗能、費工、環境污染等問題也得不到根本解決。而國外,螺紋的CNC 冷軋成形技術已廣泛應用。
我國滾動功能部件產業在發展規模上、經營理念上、企業管理上都與國外同行業存在較明顯的差距,這種差距已嚴重阻礙了裝備制造業的發展,對振興民族工業十分不利。
四、冷軋?zhí)菪谓z杠的應用前景
精密冷軋?zhí)菪谓z杠副的“高效、省能、增力”功能使它作為一種能量轉換裝置,在當今節能時代,許多場合取代梯形絲杠傳動和液壓傳動, 而它的“對特殊惡劣環境的適應功能”、“長壽命、綠色環保、可再制造功能”更是受到機械制造業各個領域的青睞。
迄今為止,冷軋?zhí)菪谓z杠副的應用領域包括:電子設備、CNC 機床
(銑床、龍門銑、龍門磨等)玻璃機械、木工機械、包裝機械、印刷機械、雕刻機、雕銑機、鉆孔機、測驗設備、汽車轉向器、空港登機橋、水庫閘門啟閉機構、船舶操縱臺、平衡吊、升降裝置……等等。
文章整理:冷軋絲杠項目技術特點與應用前景247mu.cn
