特點/優點
低成本
相比滾珠絲杠可顯著節約成本。
多樣化
可選用多種導程和直徑。
潤滑
可使用內部潤滑塑料螺母,無需補充潤滑。然而,我們建議使
用潤滑脂或者干潤滑劑以便延長使用壽命。
振動和噪音的產生
相比與滾珠絲杠,沒有滾珠循環產生的振動并且可聞噪聲的產
生頻率也更低。
設計方面
負載
暢馨是用于中等負載和輕負載的一種高性價比解決方案。
在垂直應用中,暢馨公司的消隙螺母安裝時螺紋/法蘭應當位于上
方。
單側載荷
單側載荷可能會在螺母上產生一個轉矩,導致過早損壞。
臨界速度
見臨界速度圖表(可聯系我公司技術人員索取)。
屈曲載荷
見臨界屈曲載荷圖表(可聯系我公司技術人員索取。
自鎖
小導程的梯形絲杠可以自鎖。為實現最佳運行條件,軸節距應
當始終大于標稱直徑的1/3。
定制解決方案
能夠修改部件來滿足您的應用需求。
耐腐蝕性*
不銹鋼軸,乙縮醛螺母。
環境
相比循環滾珠絲杠,更不容易受到顆粒物污染。
重量低
需要移動的質量更小。

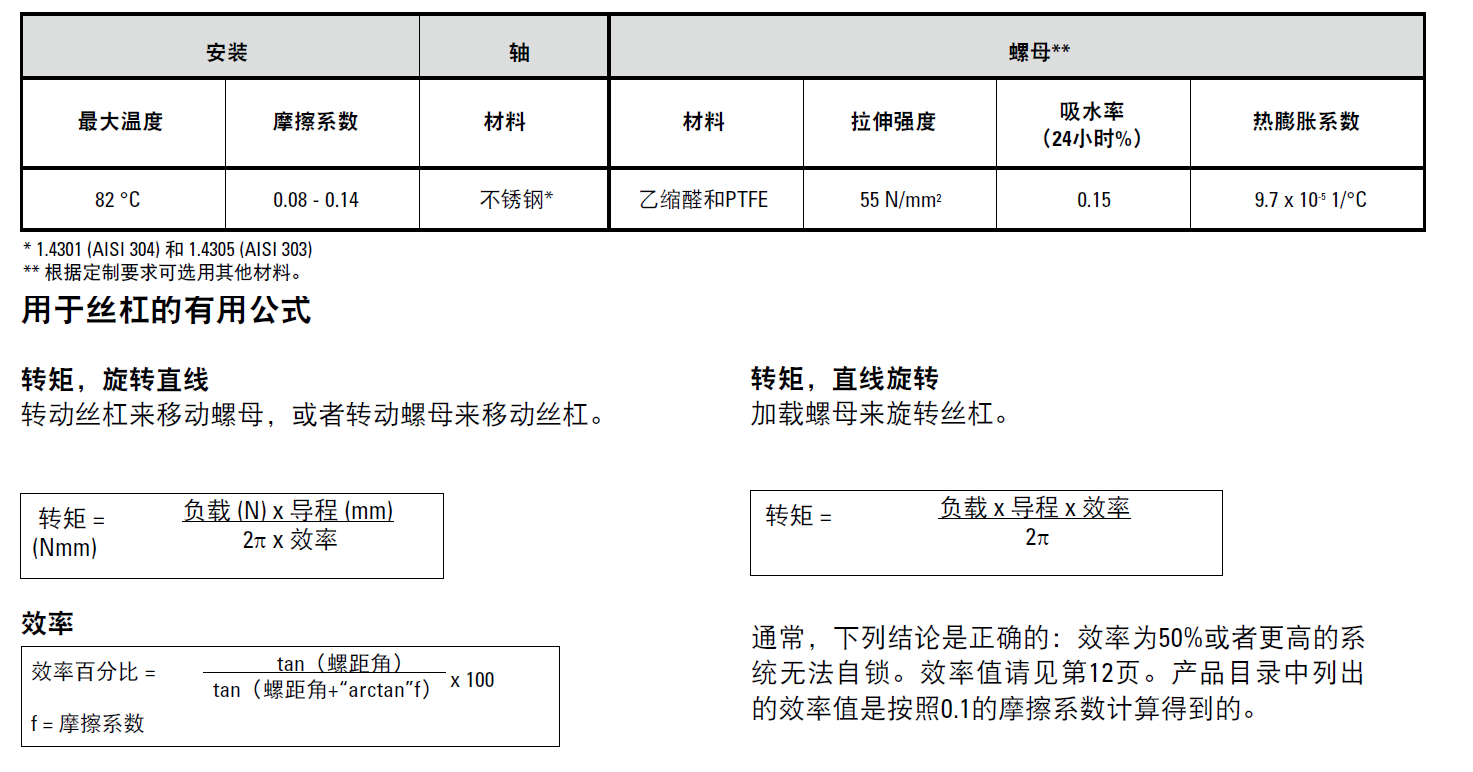

溫度
環境和摩擦產生的熱量是導致塑料螺母過早損壞的主要原因。
注意下表中列出的溫度限值,并與我們的產品專家討論與您應
用相關的連續運行、高負載和高速應用。暢馨建議在高溫環
境中使用青銅螺母。我們還樂于為您選擇用于個性化應用的高
溫塑料提供建議。
效率
下列是超大導程的預期效率;導程越大,效率越高。即使乙縮
醛與PTFE的結合使用具有卓越的潤滑特性,滾珠絲杠的效率還
是要顯著高于梯形絲杠。實際效率值見第12頁。
長度限值
軸直徑 最大長度
10 mm 1200 mm
12 – 16 mm 1800 mm
>16 mm 3600 mm
螺距精度
標準精度 (SRA) 250 μm/300 mm
精密精度 (SPR) 75 μm/300 mm

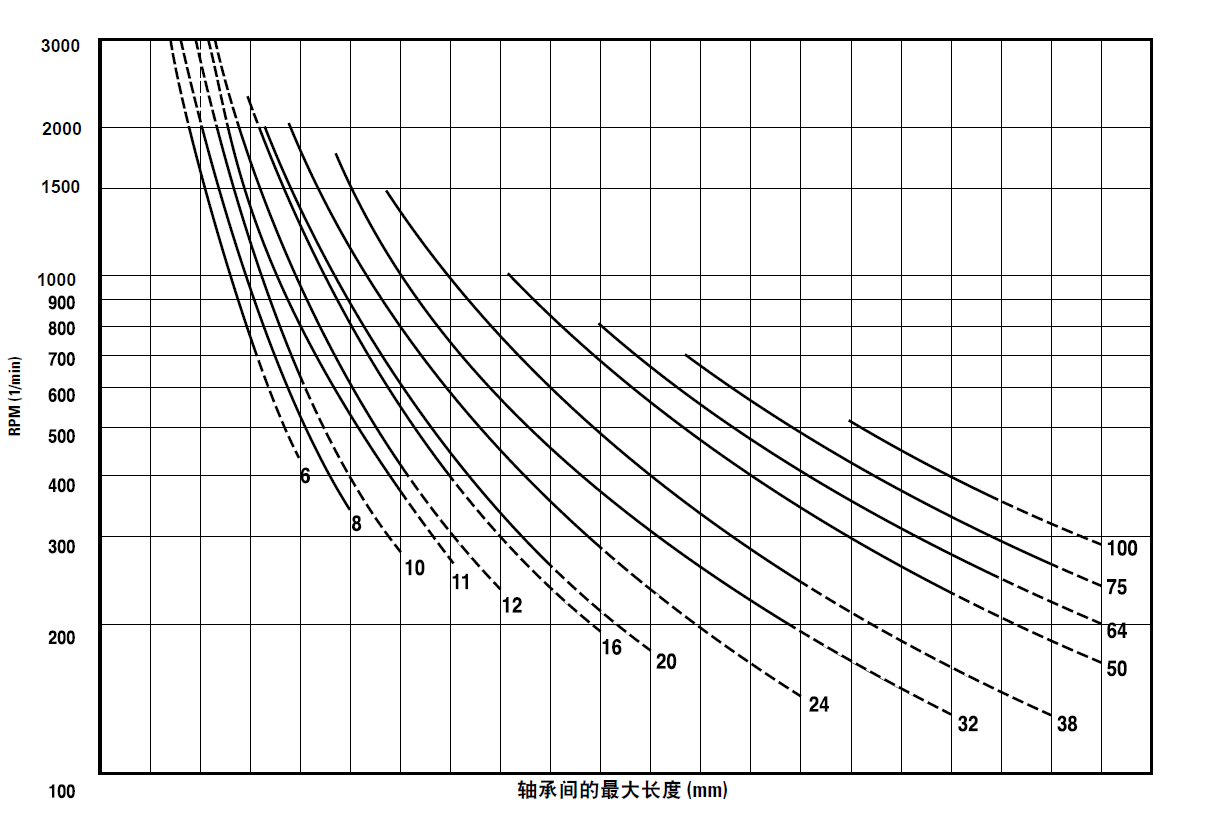

臨界轉速限值的圖表
每個絲杠都有一個旋轉速度限值。在該點,旋轉速度會產生很強的振動。這個臨界點會隨著所用末端軸承支撐以及軸
承組合的情況而變化。

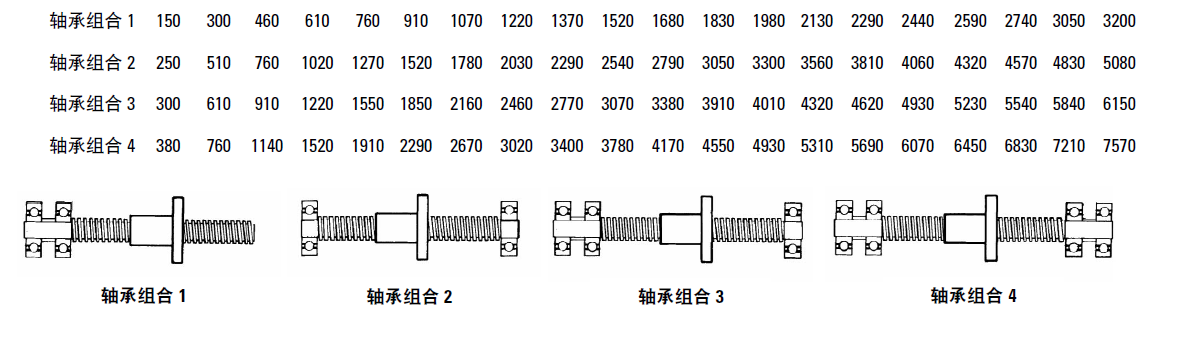

要使用此圖,必須確定所需的旋轉速度以及軸承支撐之間的最大長度。然后在下面給出的四種軸承組合中選擇一種。
找到臨界速度限值的方法:找到旋轉速度(水平線)與無支撐軸長度(垂直線)的交點,并根據下面的軸承組合進行
調整。建議絲杠的操作速度不超過臨界速度限值的80%。
警告:這里給出的軸直徑圖是基于標稱尺寸范圍內的標準軸的最小內徑,并在螺母的最大旋轉速度截止。不管軸長度是多少,都不能超過此旋轉速
