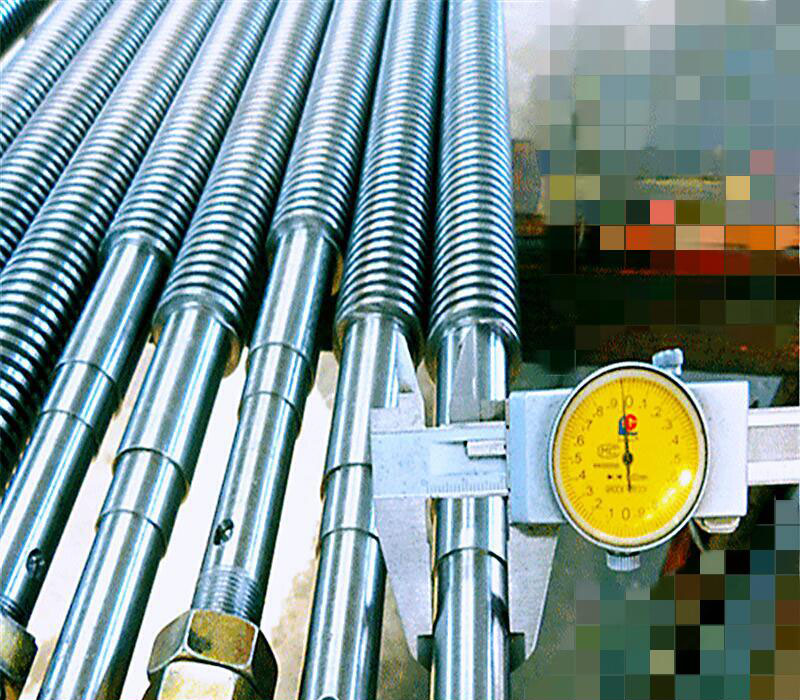

標準規定30°梯形絲杠螺紋代號用“Tr”及公稱直徑×螺距表示,左旋螺紋需在尺寸規格之后加注“LH”,右旋則不注出。例如Tr36×6;Tr44×8LH等。
各基本尺寸名稱,代號及選型計算公式如下:
牙型角α=30°
螺距P 由螺紋標準確定
牙頂間隙ac P=1.5~5 ac=0.25;P=6~12 ac=0.5;P=14~44 ac=1
外螺紋:大徑d 公稱直徑 ;中徑d2=d-0.5P ;小徑d1=d-2h3 ;牙高h(yuǎn)3=0.5P+ac
內螺紋:大徑D4=d+2ac ;中徑D2=d2 ;小徑D1=d-P ;牙高H4=h3 ;牙頂寬f=0.366P ;牙槽底寬w=0.366P-0.563ac
螺紋升角ψ tgψ=P/π
