關于滾珠絲桿的問題1
發布者:暢馨精工 發布時間:2019-9-28 8:49:26

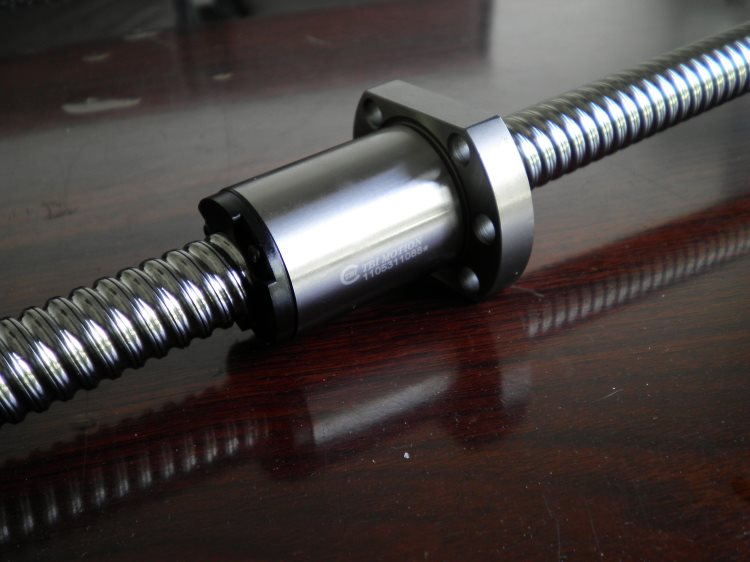

1.什么是滾珠絲杠副
滾珠絲杠副是由絲杠,螺母,滾珠組成的機械元件。其作用是將旋轉運動轉變?yōu)橹本€運動,或逆向由直線運動變?yōu)樾D(zhuǎn)運動。絲杠、螺母之間用滾珠做滾動體。
2.滾珠絲杠副有哪些特點?
滾珠絲杠是工具機和精密機械上最常使用的傳動元件,其主要功能是將旋轉運動轉換成線性運動,
是采用滾動摩擦傳動的絲桿,具有效率高,速度快,使用壽命久的特定。
(1)傳動效率高。(達85%—98%)。
(2)敏度高。(無顫動、無爬行,同步性好)。
(3)定位精度高。(可以實現無間隙傳動,剛度強,溫升小)。
(4)使用壽命長。(是普通滑動絲杠的4倍以上,磨損小,精度保持期長)。
(5)使用、潤滑和維修方便、可靠。
(6)可逆向傳動,不自鎖。(在垂直使用或需急停時,應附加自鎖或制動裝置)
3.螺紋滾道的單圓弧、雙圓弧各有何特點?
單圓弧的優點是無偏心,工藝上易獲得,缺點是用于“T類”絲杠時軸向間隙大,運動滯后,若減小間隙,滾珠接觸點低,受力差,加工時磨出“油槽”,測不準節圓(滾珠或測棒與滾道圓弧不相切)。雙圓弧避免了上述缺點,但工藝上難獲得。
(3)粗車外圓,螺紋:可選擇普通車床和數控車床進行加工,大批量生產選擇數控車床較經濟,車螺紋選擇直進
法,所謂的直進法就是在加工過程中對刀具的Z軸(軸向方向)不進行改變,分次進給(直徑方向),來完成螺紋
的切削,此方法簡單易操作,車出來的螺紋牙型準確。一般粗車之后留有2-3mm,
(4)半精車外圓,螺紋:使磨削滾珠絲杠的尺寸更接近圖紙尺寸,并且精度的得到提高,一般半精車之后留有
0.3mm的余量,為了后來的磨削加工,提高磨削滾珠絲杠的精度。
4.雙圓弧滾道有什么特點?主要是為了便于測準節圓。
5.滾道底部的小圓弧起什么作用?
此小圓弧熟稱“油槽”,使用中可存油及容異物,加工中起工藝作用。減少磨削徑向力.
(5)熱處理淬火:中頻淬火,通過淬火使?jié)L珠絲杠表面得到較高的硬度,提高滾珠絲杠的耐磨性和使用壽命,
滾珠絲杠常采用的材料為40CrMo鋼和GCr15鋼,就如GCr15鋼淬透性好,可滿足中頻淬火硬化層要求,其中頻淬
火的關鍵問題是解決淬火變形。
(6)粗磨外圓,螺紋:采用中心式外圓磨削,工件用兩頂裝夾,磨削時按其兩中心孔所構成的中心軸線旋轉,
滾珠絲杠副是由絲杠,螺母,滾珠組成的機械元件。其作用是將旋轉運動轉變?yōu)橹本€運動,或逆向由直線運動變?yōu)樾D(zhuǎn)運動。絲杠、螺母之間用滾珠做滾動體。
2.滾珠絲杠副有哪些特點?
滾珠絲杠是工具機和精密機械上最常使用的傳動元件,其主要功能是將旋轉運動轉換成線性運動,
是采用滾動摩擦傳動的絲桿,具有效率高,速度快,使用壽命久的特定。
(1)傳動效率高。(達85%—98%)。
(2)敏度高。(無顫動、無爬行,同步性好)。
(3)定位精度高。(可以實現無間隙傳動,剛度強,溫升小)。
(4)使用壽命長。(是普通滑動絲杠的4倍以上,磨損小,精度保持期長)。
(5)使用、潤滑和維修方便、可靠。
(6)可逆向傳動,不自鎖。(在垂直使用或需急停時,應附加自鎖或制動裝置)
3.螺紋滾道的單圓弧、雙圓弧各有何特點?
單圓弧的優點是無偏心,工藝上易獲得,缺點是用于“T類”絲杠時軸向間隙大,運動滯后,若減小間隙,滾珠接觸點低,受力差,加工時磨出“油槽”,測不準節圓(滾珠或測棒與滾道圓弧不相切)。雙圓弧避免了上述缺點,但工藝上難獲得。
(3)粗車外圓,螺紋:可選擇普通車床和數控車床進行加工,大批量生產選擇數控車床較經濟,車螺紋選擇直進
法,所謂的直進法就是在加工過程中對刀具的Z軸(軸向方向)不進行改變,分次進給(直徑方向),來完成螺紋
的切削,此方法簡單易操作,車出來的螺紋牙型準確。一般粗車之后留有2-3mm,
(4)半精車外圓,螺紋:使磨削滾珠絲杠的尺寸更接近圖紙尺寸,并且精度的得到提高,一般半精車之后留有
0.3mm的余量,為了后來的磨削加工,提高磨削滾珠絲杠的精度。
4.雙圓弧滾道有什么特點?主要是為了便于測準節圓。
5.滾道底部的小圓弧起什么作用?
此小圓弧熟稱“油槽”,使用中可存油及容異物,加工中起工藝作用。減少磨削徑向力.
(5)熱處理淬火:中頻淬火,通過淬火使?jié)L珠絲杠表面得到較高的硬度,提高滾珠絲杠的耐磨性和使用壽命,
滾珠絲杠常采用的材料為40CrMo鋼和GCr15鋼,就如GCr15鋼淬透性好,可滿足中頻淬火硬化層要求,其中頻淬
火的關鍵問題是解決淬火變形。
(6)粗磨外圓,螺紋:采用中心式外圓磨削,工件用兩頂裝夾,磨削時按其兩中心孔所構成的中心軸線旋轉,
使外圓達到較高的精度要求。粗磨螺紋選擇專業的磨床和砂輪對滾珠絲杠進行磨削。
