梯形絲桿螺紋丈量技巧
發布者:暢馨精工 發布時間:2019-8-10 8:56:17

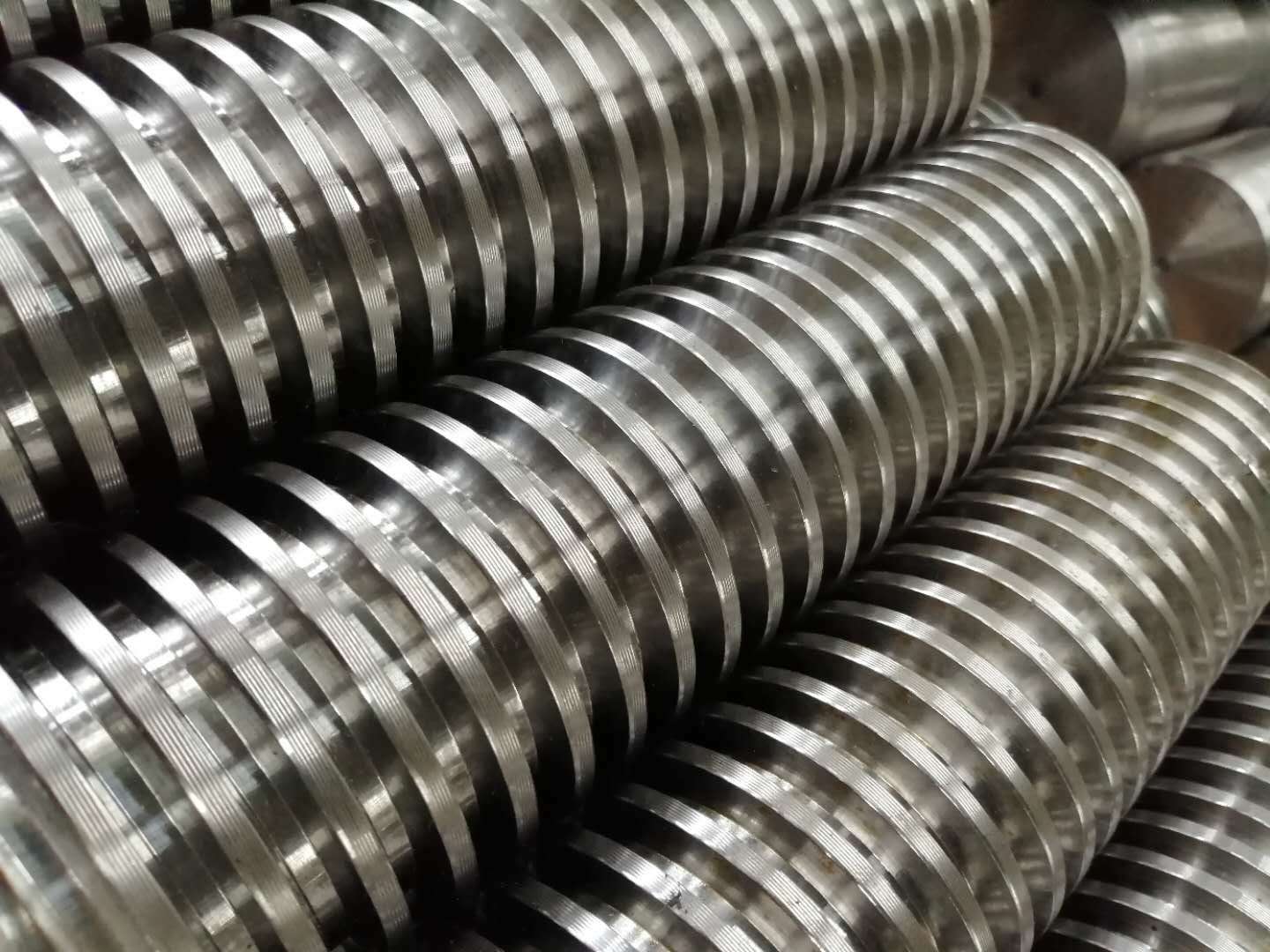

(1)歸納丈量法 用規范螺紋環規歸納丈量
(2)三針丈量法 這種辦法是丈量外螺紋中經的一種比較精細的辦法。適用于丈量一些精度需求較高、螺紋升角小于4?0?2的螺紋工件。丈量時把三根直徑持平的量針?lè)旁诼菁y相對應的螺旋槽中,用千分尺量出兩頭量針極點之間的間隔M,
例:車Tr32×6梯形螺紋,用三針丈量螺紋中徑,求量針直徑和千分尺讀數值M?
量針直徑dD=0.518P=301mm
千分尺讀數值 M=d2+4.864dD-1.866P
=29+4.864×3.1-1.866×6
=29+15.08-11.20
=32.88mm
丈量時應思考公差,則M=32.88 –0.118mm為合格。三針丈量法選用的量針通常是專門制作的。
(3)單針丈量法 這種辦法的特點是只需用一根量針,放置在螺旋槽中,用千分尺量出螺紋大徑與量針極點之間的間隔A。
A=(M+d)/2
