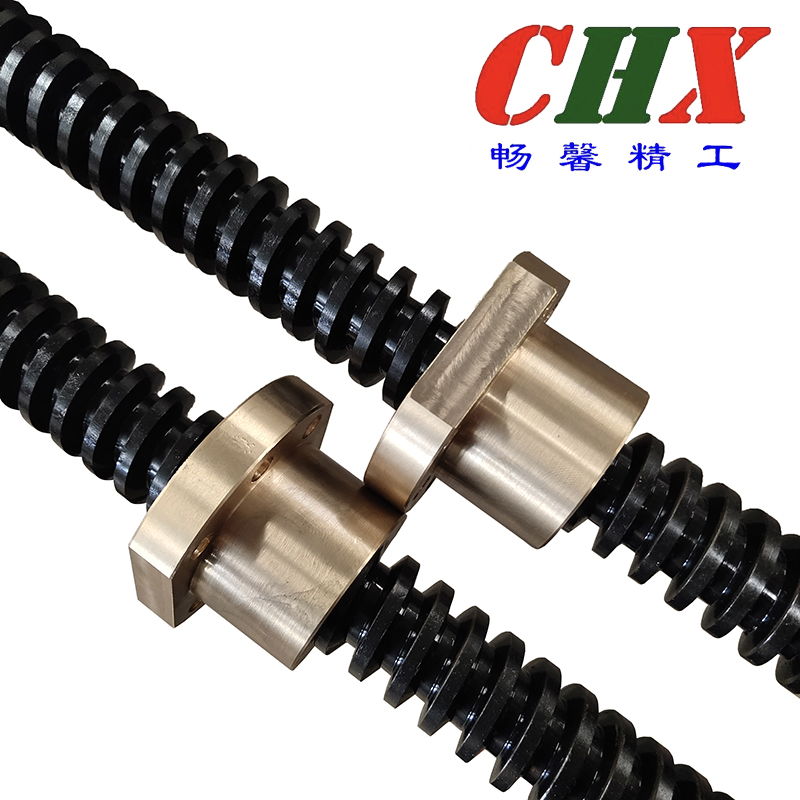

梯形絲桿螺紋和蝸桿的車削過程中,要切削掉的是一個梯形槽。梯形螺紋與蝸桿只不過在角度上有所區別,一個是30°,一個是40°,為了保證車刀不三面同時參與切削,要保證在所要切削掉的梯形槽內進行左右分層切削。
槽寬的計算公式可根據梯形螺紋與蝸桿的計算公式分別求出:
梯形螺紋槽寬= P – 0.366P
蝸桿的槽寬= P -0.843mx
梯形絲杠螺紋和蝸桿的軸向剖面形狀是一個等腰梯形,而我們使用的車刀也是一個梯形成型刀。如何使車刀沿這個等腰梯形的腰向下延伸,形成一個15°或20°的角呢?在這里就要運用三角函數算一個進刀比。如圖二,車刀的左進1mm車刀向下進多少才能形成一個15°的角,利用三角函數ctg15°=x/1,x = 3.75,進刀比為1:3.75,但是這個進刀比有小數,不是整數,在實際的操作中不方便,為了在實際的操作中方便簡單,我們較好找一個整數比,在三角函數表中,我們發現ctg14°的比正好較接近整數,進刀比為1:4,沿著這個進刀,做出的梯形槽的成形角在14°左右,雙面成形角為28°多,正好有1°多一點的角度留給我們進行精車出30°的梯形。
文章整理:247mu.cn 梯形絲杠螺紋和蝸桿的區別
