梯形絲桿的主要參數
發布者:暢馨精工 發布時間:2020-5-9 14:05:16

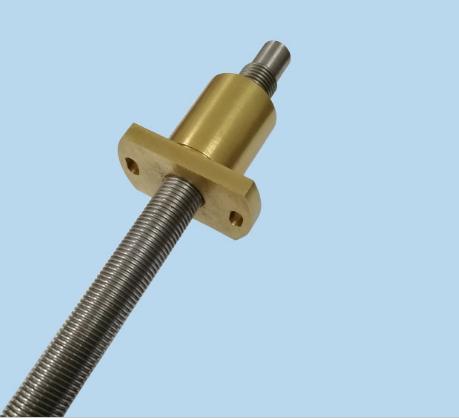

梯形絲桿是機械設備中傳動運動的重要構件,應用范圍較廣,梯形絲桿是能夠?qū)⒅本€運動轉化為旋轉運動,或者將旋轉運動轉化成直線運動,轉換效率為百分之七十,由于導程比較大,它們對于在低速轉動時提供較快的進給,速度是較佳的選擇。
1、外徑——與外螺紋牙頂相重合的假想圓柱面直徑——亦稱公稱直徑。
2、內徑——與外螺紋牙底相重合的假想圓柱面直徑,在強度計算中作危險剖面的計算直徑。
3、中徑——在軸向剖面內牙厚與牙間寬相等處的假想圓柱面的直徑,近似等于螺紋的平均直徑d2≈0.5。
6、線數——螺紋螺旋線數目,一般為便于制造n≤4螺距、導程、線數之間關系:L=nP。
7、螺旋升角——在中徑圓柱面上螺旋線的切線與垂直于螺旋線軸線的平面的夾角。
8、牙型角——螺紋軸向平面內螺紋牙型兩側邊的夾角。
9、牙型斜角——螺紋牙型的側邊與螺紋軸線的垂直平面的夾角。
文章由:梯形絲桿 247mu.cn佛山市暢馨精工科技有限公司整理提供,此文觀點不代表本站觀點
1、外徑——與外螺紋牙頂相重合的假想圓柱面直徑——亦稱公稱直徑。
2、內徑——與外螺紋牙底相重合的假想圓柱面直徑,在強度計算中作危險剖面的計算直徑。
3、中徑——在軸向剖面內牙厚與牙間寬相等處的假想圓柱面的直徑,近似等于螺紋的平均直徑d2≈0.5。
4、螺距——相鄰兩牙在中徑圓柱面的母線上對應兩點間的軸向距離。
5、導程——同一螺旋線上相鄰兩牙在中徑圓柱面的母線上的對應兩點間的軸向距離。
6、線數——螺紋螺旋線數目,一般為便于制造n≤4螺距、導程、線數之間關系:L=nP。
7、螺旋升角——在中徑圓柱面上螺旋線的切線與垂直于螺旋線軸線的平面的夾角。
8、牙型角——螺紋軸向平面內螺紋牙型兩側邊的夾角。
9、牙型斜角——螺紋牙型的側邊與螺紋軸線的垂直平面的夾角。
文章由:梯形絲桿 247mu.cn佛山市暢馨精工科技有限公司整理提供,此文觀點不代表本站觀點
