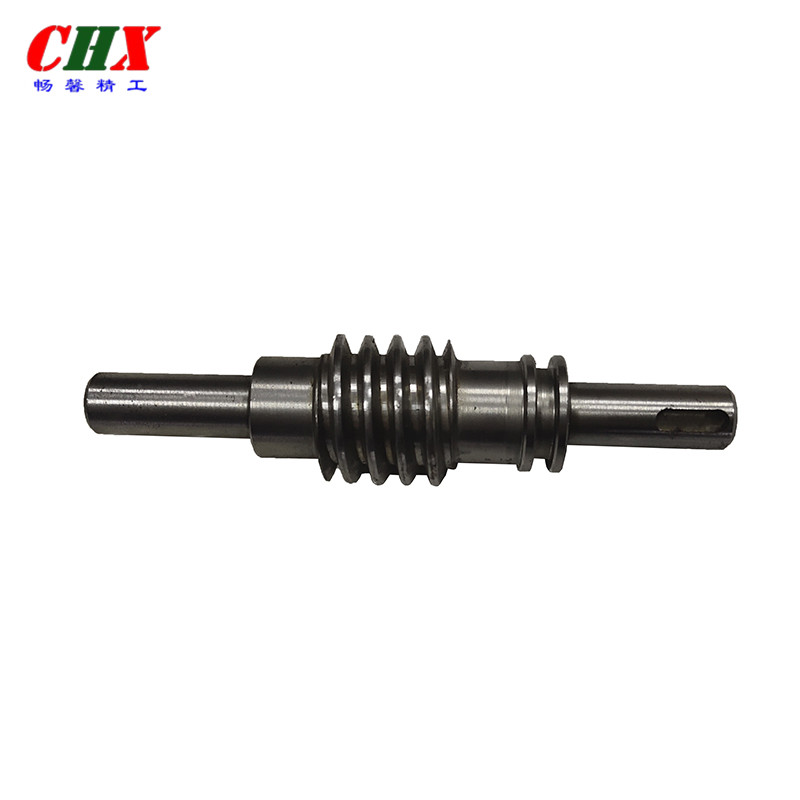

根據蝸桿分度曲面的形狀，蝸桿傳動可以分成三大類：圓柱蝸桿傳動、環面蝸桿傳動、錐蝸桿傳動。

 蝸桿分度曲面是圓環內表面的一部分，蝸桿軸線平面內理論齒廓為直線的蝸桿傳動稱為直廓環面蝸桿傳動，俗稱“球面蝸輪傳動”。 它始于1921年的美國造船業，其代表產品是美國CONE DRIVE，50年代起在我國得到推廣應用。與普通圓柱蝸桿傳動相比，這種蝸桿同時包容齒數多，雙線接觸線形成油膜條件好，兩齒面接觸線誘導法曲率半徑大。因此，承載能力是相同中心矩普通蝸桿的1.5～3倍（小值適應于小中心矩，大值適應于大中心矩）。在傳遞同樣功率時，中心矩可縮小20%-40%。由于性能優良，美國、日本、俄羅斯等國都將這種傳動作為動力傳動中的主要形式之一廣泛使用。美國生產產品系列中心矩為15～1320㎜；速比為5～343000；最高傳動效率可達97%。我國經過40年的研究和發展，目前這種蝸桿的生產品種也十分可觀，最大中心矩可達到1200㎜；最少齒數比為5；蝸桿頭數達6；最高傳動效率可達94%。這種蝸桿傳動分為“原始型”和“修整型”兩種。 “原始型”直廓環面蝸桿的螺旋齒面的形成為：一條與成形圓相切、位于蝸桿軸線平面內的直線，在繞成形圓的圓心作等角速的旋轉運動的同時，又與成形圓一起圍繞蝸桿的軸線作等角速的旋轉運動，這條直線在空間形成的軌跡曲面，就是直廓環面蝸桿的齒面。由于蝸桿齒面的發生線是直線刀刃，蝸桿螺旋面是直線刀刃形成的不可展直紋面而不是由包絡產生的，難以實現磨削，這種蝸桿制造鋼筋工藝比較復雜，不易獲得高精度的傳動，這是直廓環面蝸桿傳動的主要缺點。 “修整型”直廓環面蝸桿螺旋面的形成，基本上與“原始型”相同，不同之處在于加工時根據設計要求的修形曲線，將加工參數加以改變。一般常用的有：變位異速修形和變速比修形兩種工藝方法。變位異速修形方法就是在加工蝸桿時，刀具位置及固定傳動比不同于蝸桿副工作時的位置及速比。變速比修形方法則是加工時瞬時傳動比按一定規律變化。用修形加工方法加工的蝸桿與由修形滾刀加工成的蝸輪組成“修整型”直廓環面蝸桿傳動，消除了蝸輪齒面中部棱線接觸，不僅改善了裝配條件，減少了誤差敏感性，更重要的是：與“原始型”蝸桿傳動比較，接觸區擴大，形成油膜條件好，包容齒數間載荷有平均作用，因而其承載能力、嚙合性能和傳動效率均較“原始型”高。
