如何選定滾珠絲桿1
發布者:暢馨精工 發布時間:2019-10-6 8:56:30

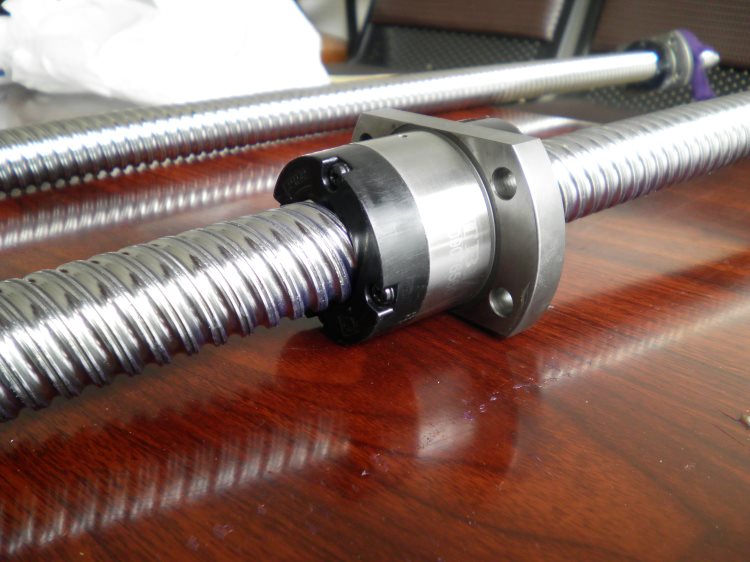

理論上應該先選絲杠再選電機的,既然電機已經選完了,那就大致按以下步驟選絲杠吧:
1---以負載確定直徑。電機性能參數中有輸出扭矩,如果還帶減速器也要算進去(考慮效率),計算一下實際工況中需要多大推力,滾珠絲杠樣本(跟廠家要)有負載參數(即推力參數,一般標示為動負荷和靜負荷,看前者即可),選擇滾珠絲杠的公稱直徑。
2---以直線速度和旋轉速度確定滾珠絲杠導程。電機確定了就知道輸出轉速,考慮一下你需要的較大直線速度,把電機轉速(如果帶減速器再除以減速比)乘以絲杠導程的值就是直線速度,該值大于需要值即可。
3---以實際需要確定確定滾珠絲杠長度(總長=工作行程+螺母長度+安全余量+安裝長度+連接長度+余量。如果增加了防護,比如護套,需要把護套的伸縮比值(一般是1:8,即護套的較大伸長量除以8)考慮進去。
4---以實際需要確定滾珠絲杠精度。一般機械選C7以下即可,數控機床類選C5的比較多(對應國內標準一般是P5~P4和P4~P3級,具體參看樣本)。
5---以安裝條件和尺寸結構等確定滾珠絲杠螺母形式(螺母有很多結構,不同的螺母結構尺寸略有不同,視情況選擇,建議不要選太特殊的,萬一出點毛病維修換件無門)。
1---以負載確定直徑。電機性能參數中有輸出扭矩,如果還帶減速器也要算進去(考慮效率),計算一下實際工況中需要多大推力,滾珠絲杠樣本(跟廠家要)有負載參數(即推力參數,一般標示為動負荷和靜負荷,看前者即可),選擇滾珠絲杠的公稱直徑。
2---以直線速度和旋轉速度確定滾珠絲杠導程。電機確定了就知道輸出轉速,考慮一下你需要的較大直線速度,把電機轉速(如果帶減速器再除以減速比)乘以絲杠導程的值就是直線速度,該值大于需要值即可。
3---以實際需要確定確定滾珠絲杠長度(總長=工作行程+螺母長度+安全余量+安裝長度+連接長度+余量。如果增加了防護,比如護套,需要把護套的伸縮比值(一般是1:8,即護套的較大伸長量除以8)考慮進去。
4---以實際需要確定滾珠絲杠精度。一般機械選C7以下即可,數控機床類選C5的比較多(對應國內標準一般是P5~P4和P4~P3級,具體參看樣本)。
5---以安裝條件和尺寸結構等確定滾珠絲杠螺母形式(螺母有很多結構,不同的螺母結構尺寸略有不同,視情況選擇,建議不要選太特殊的,萬一出點毛病維修換件無門)。
