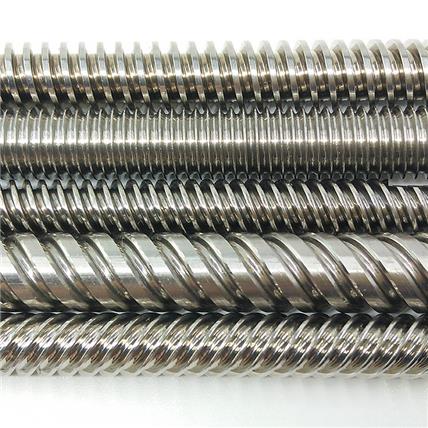

梯形絲桿的工藝流程
發布者:暢馨精工 發布時間:2019-8-28 8:44:21
例:T80*10-5000
1、 材料:YF45Mnv 下料Φ80-5075
2、 校直:全長跳動不大于2mm
3、 打眼:打兩端中心孔A2.5
4、 校直:全長跳動不大于1.5mm
5、 車兩處:右端車至Φ73.5長度150,左端車至Φ45.5長度100(中心架處)
6、 齊頭打眼:一夾一架,齊總長5065±1打兩端中心孔A3
7、 半精車外圓:外圓全部留量0.7-0.9磨量各部長度車至圖紙要求
8、 校直:全長跳動不大于0.3
9、 粗磨外圓:外圓留精底量0.35-0.55
10、 粗車螺紋:車T70×10梯形螺紋,中徑留量2-2.5mm
11、 校直:全長跳動不大于0.15
12、 精磨外圓:按圖紙尺寸減0.04,(注鍍前尺寸,圖紙已注明)
13、 精車螺紋:按三針測量,單針5.18,M值71.20-71.40至要求
14、 車三角螺紋:車M60×2,三角螺紋(用環規)
15、 銑鍵槽:銑兩處鍵槽至圖紙要求
16、 電鍍:鍍硬鉻單面0.02(全部鍍)
17、 拋光:注意各部尺寸至圖紙要求
18、 校直:全長跳動不大于0.15
19、 終檢:終檢各部尺寸至要求
1、 材料:YF45Mnv 下料Φ80-5075
2、 校直:全長跳動不大于2mm
3、 打眼:打兩端中心孔A2.5
4、 校直:全長跳動不大于1.5mm
5、 車兩處:右端車至Φ73.5長度150,左端車至Φ45.5長度100(中心架處)
6、 齊頭打眼:一夾一架,齊總長5065±1打兩端中心孔A3
7、 半精車外圓:外圓全部留量0.7-0.9磨量各部長度車至圖紙要求
8、 校直:全長跳動不大于0.3
9、 粗磨外圓:外圓留精底量0.35-0.55
10、 粗車螺紋:車T70×10梯形螺紋,中徑留量2-2.5mm
11、 校直:全長跳動不大于0.15
12、 精磨外圓:按圖紙尺寸減0.04,(注鍍前尺寸,圖紙已注明)
13、 精車螺紋:按三針測量,單針5.18,M值71.20-71.40至要求
14、 車三角螺紋:車M60×2,三角螺紋(用環規)
15、 銑鍵槽:銑兩處鍵槽至圖紙要求
16、 電鍍:鍍硬鉻單面0.02(全部鍍)
17、 拋光:注意各部尺寸至圖紙要求
18、 校直:全長跳動不大于0.15
19、 終檢:終檢各部尺寸至要求
20、 包裝:防銹油,塑料袋,木箱,待發。
