絲杠精度檢驗及誤差分析
發布者:暢馨精工 發布時間:2019-8-24 9:22:00
1】Tr22*5LH螺紋中經φ19.5-0.052 -0.462mm的檢驗,使用三針測量法檢測,先計算量針直徑,即
dD=0.518p0.518*5mm=2.59mm
取dD=2.6mm
量針測量距M=d2+4.864dD-1.866p
=19.5mm+4.864*2.6mm-1.866*5mm
=22.82mm
即量針測量距M=22.82-0.052 -0.462mm范圍內合格。

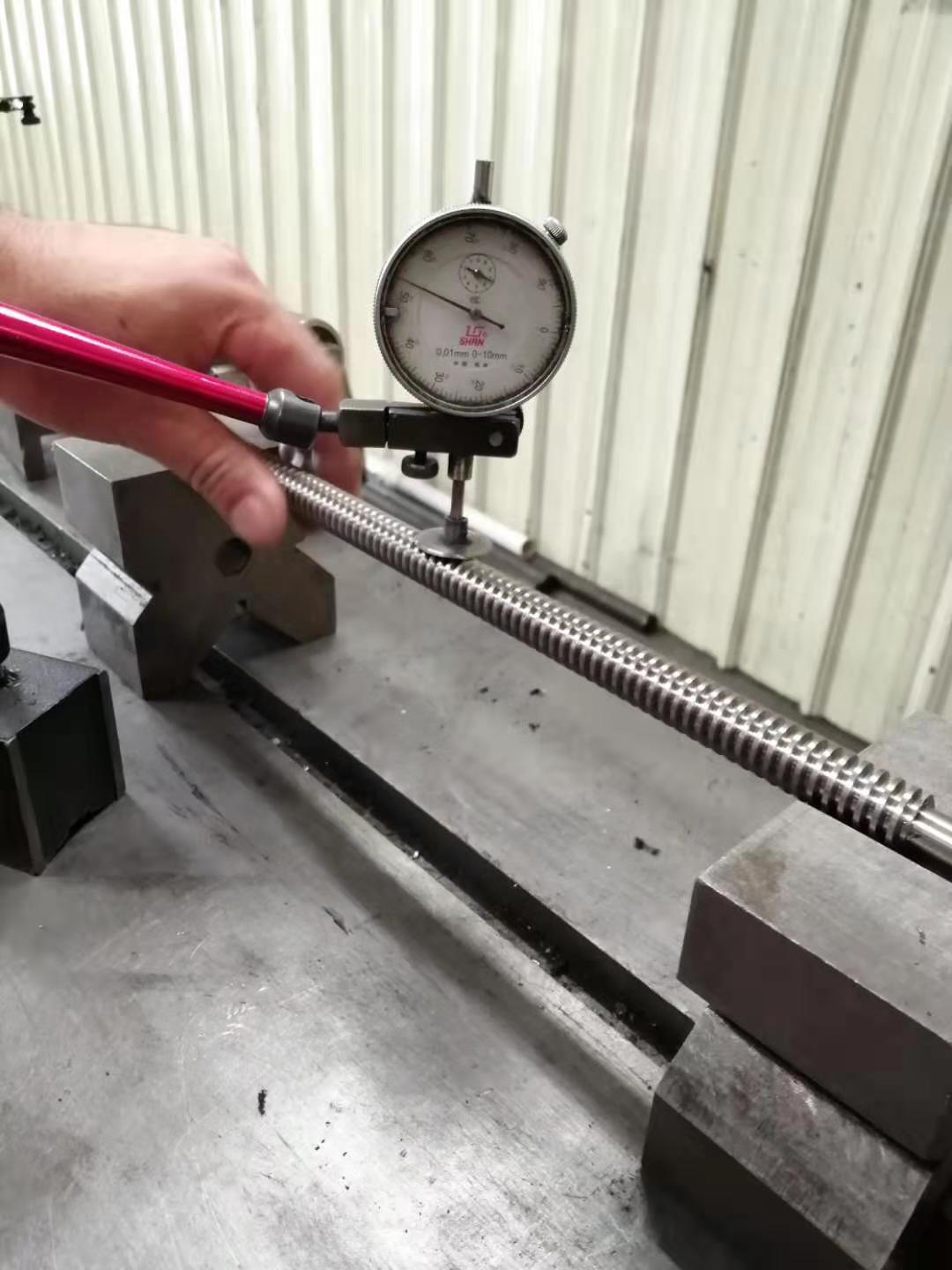

2】外圓φ22e8,φ20k6,2*φ20f7,φ18k7對兩端中心孔公共軸線的徑向圓跳動誤差0.05mm的檢驗,測量時,將工件裝夾于測量架兩頂尖間,使百分百表觸頭接觸被測外圓,工件回傳一周過程中,百分表讀數最大差值即為單個測量截面上的徑向圓跳動,然后按上術方法測量若干個截面,各截面上測得的跳動量中最大值不大于0.05mm即為合格。
檢驗Tr22*5LH螺紋大經對兩端中心孔公共軸線的徑向圓跳動誤差0.2mm的方法與上述相同,但大經上是一個螺選面,所以應裝夾在車床車床上兩頂間測量,當百分表測量接觸大經表面后,應按螺距P=5mm,將開合螺母閉合,使百分表螺旋線進給。
dD=0.518p0.518*5mm=2.59mm
取dD=2.6mm
量針測量距M=d2+4.864dD-1.866p
=19.5mm+4.864*2.6mm-1.866*5mm
=22.82mm
即量針測量距M=22.82-0.052 -0.462mm范圍內合格。
2】外圓φ22e8,φ20k6,2*φ20f7,φ18k7對兩端中心孔公共軸線的徑向圓跳動誤差0.05mm的檢驗,測量時,將工件裝夾于測量架兩頂尖間,使百分百表觸頭接觸被測外圓,工件回傳一周過程中,百分表讀數最大差值即為單個測量截面上的徑向圓跳動,然后按上術方法測量若干個截面,各截面上測得的跳動量中最大值不大于0.05mm即為合格。
檢驗Tr22*5LH螺紋大經對兩端中心孔公共軸線的徑向圓跳動誤差0.2mm的方法與上述相同,但大經上是一個螺選面,所以應裝夾在車床車床上兩頂間測量,當百分表測量接觸大經表面后,應按螺距P=5mm,將開合螺母閉合,使百分表螺旋線進給。
3】車制梯形螺紋時誤差分析:1)中滑板度不準,高速切削時,切入深度未掌握好,2)螺紋不正確,交換齒輪在計算或搭配時錯誤和經給箱手柄位置放錯,局部螺距不正確的原因,車床絲杠和主軸的傳動較大,溜板箱首輪轉動時輕重不均勻,開合螺母間隙太大,以上都是造成螺距不正確的原因。
