梯形絲杠螺紋大徑及底徑計算公式
發布者:暢馨精工 發布時間:2019-8-19 9:34:07

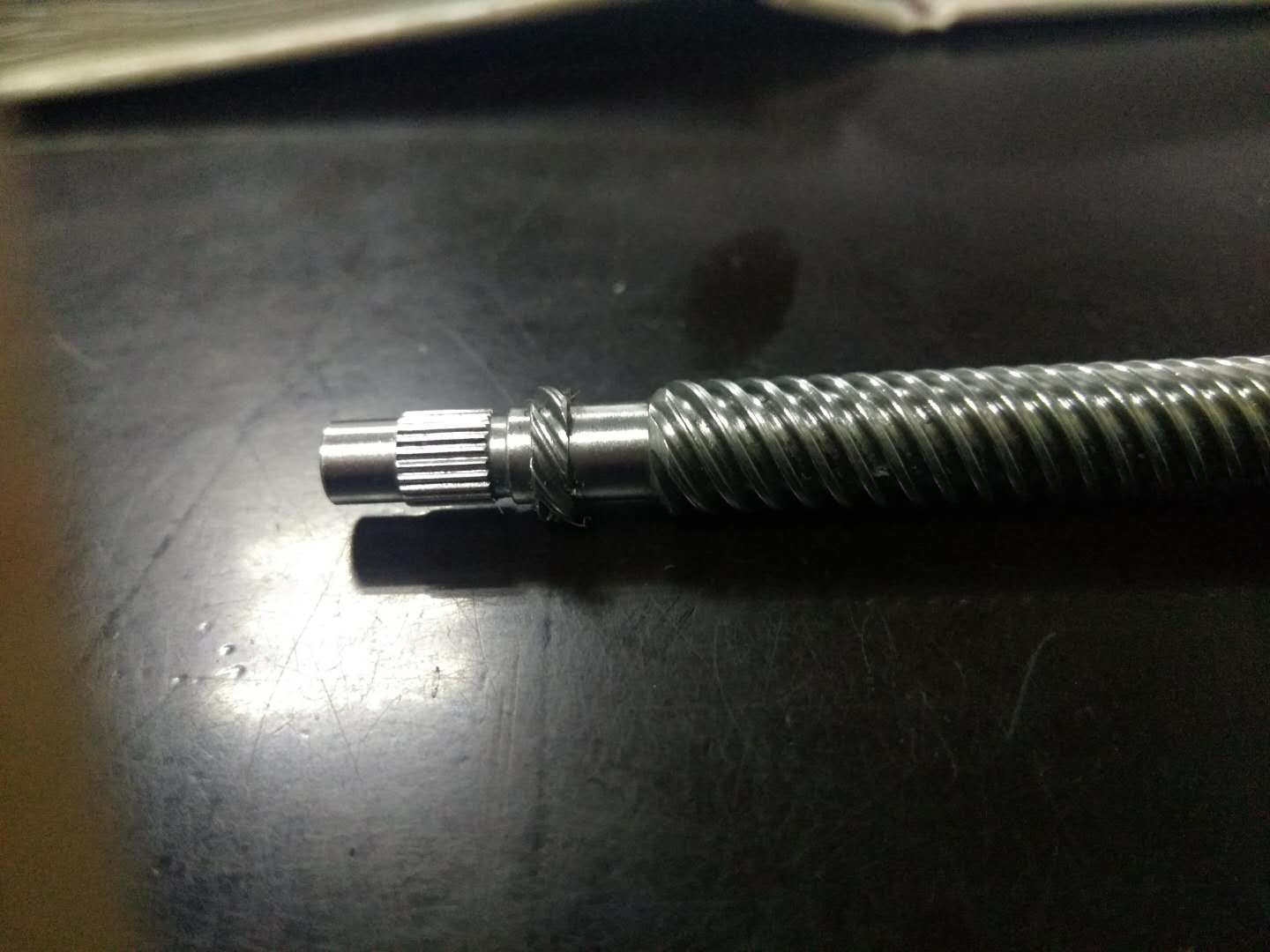

梯形絲杠螺紋大徑及底徑計算公式:
譬如#10-32 UNF螺紋,可用公式來套:d=(0.06+#*0.013)*25.4-P
d代表底徑,(0.06+#*0.013)*25.4代表大徑,P代表螺距。
那么#10-32 UNF的底徑即為d=(0.06+10*0.013)*25.4-25.4/32=4.03
底孔鉆可以用4.05,一般鉆頭要比理論值大0.02-0.03,否則底孔通規緊或不過。
梯形絲杠螺套絲錐底徑計算公式:
螺套螺紋底徑=標準螺紋最大徑
如M3*0.5螺套螺紋底徑即為普通標準M3*0.5螺紋最大徑3.0mm
如是美制螺套螺紋10-32UNF,那么標準10-32UNF最大徑D=4.83,即螺套螺紋底徑
為4.83
帶錐度腔體刀補計算公式:
#2060=-[Z-#100]*tan?°
#2061=#101*tan?°
#2060代表第一次下刀深度刀補,#2061代表以后每次下刀深度刀補,Z代表零點
面到腔底總深,#100代表第一次下刀深度,#101代表以后每次下刀深度,
tan?°代表錐度函數,常用的幾個函數值:tan1°=0.017,tan1.5°=0.026,
tan2°=0.034,tan2.5°=0.043,tan3°=0.052,如果記不住,就記住一個tan1°
及它們的規律,每1°之間相差0.018,那么0.5°就相差0.018/2 。
譬如#10-32 UNF螺紋,可用公式來套:d=(0.06+#*0.013)*25.4-P
d代表底徑,(0.06+#*0.013)*25.4代表大徑,P代表螺距。
那么#10-32 UNF的底徑即為d=(0.06+10*0.013)*25.4-25.4/32=4.03
底孔鉆可以用4.05,一般鉆頭要比理論值大0.02-0.03,否則底孔通規緊或不過。
梯形絲杠螺套絲錐底徑計算公式:
螺套螺紋底徑=標準螺紋最大徑
如M3*0.5螺套螺紋底徑即為普通標準M3*0.5螺紋最大徑3.0mm
如是美制螺套螺紋10-32UNF,那么標準10-32UNF最大徑D=4.83,即螺套螺紋底徑
為4.83
帶錐度腔體刀補計算公式:
#2060=-[Z-#100]*tan?°
#2061=#101*tan?°
#2060代表第一次下刀深度刀補,#2061代表以后每次下刀深度刀補,Z代表零點
面到腔底總深,#100代表第一次下刀深度,#101代表以后每次下刀深度,
tan?°代表錐度函數,常用的幾個函數值:tan1°=0.017,tan1.5°=0.026,
tan2°=0.034,tan2.5°=0.043,tan3°=0.052,如果記不住,就記住一個tan1°
及它們的規律,每1°之間相差0.018,那么0.5°就相差0.018/2 。
